物料流动 物料流动是在FASTSUITE Edition 2模拟过程中，物料（如工件）的出现、移动和移除。 物料在设定时间间隔或由端口信号触发时在物料源处出现。当物料移动并在某个点与物料汇碰撞时，它将被移除出模拟。这种行为可以在资源建模工作台的物料模拟控制台中定义。 物料流动和物料本身只在模拟生命周期内存在。

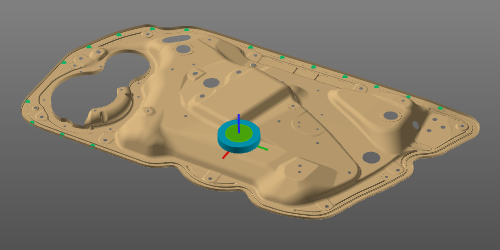

源 源是物料在模拟过程中出现的触发位置。源是带有额外3D表示的框架。

源在操作器的中心位置和方向上创建。 在执行器控制台中，可以修改源属性。 属性 描述 备注

名称 物料源的名称。 允许空名称。

X, Y, Z 源的X,Y和Z坐标。 坐标设置为组件的全局坐标系统。 滚转(X), 俯仰(Y), 偏航(Z) 源的滚转、俯仰和偏航方向。 方向角设置为组件的全局坐标系统。 其模拟行为在物料模拟控制台中定义。 属性 描述 备注

触发 物料出现的触发。触发可以是： o时间 o端口信号 物料在端口信号的上升沿出现。

触发时间 物料在模拟中出现的触发时间。 仅当设置了时间触发时有效。 顺序 物料出现的顺序。 固定的。

用于从布局中分配工件到源的物料选择器。 在模拟期间，分配的物料的“轻量级”副本将出现在源位置。为了正确定位物料，父物料的根框架将与源的框架对齐放置。



汇 汇是从模拟中移除物料的触发。汇是显示额外3D表示的框架，结合一个汇箱。

汇箱是物料消失的敏感区域。当在模拟过程中物料的根框架进入此汇箱区域时，物料将立即从模拟中移除并消失。 汇在操作器的中心位置和方向上创建。 在执行器控制台中，可以修改汇属性。 属性 描述 备注

名称 物料汇的名称。 允许空名称。 宽度 (X), 深度 (Y), 高度 (Z) 汇激活箱的尺寸。 盒子的维度是从汇的原点定义的。

X, Y, Z 汇的X,Y和Z坐标。 坐标设置为组件的全局坐标系统。 滚转(X), 俯仰(Y), 偏航(Z) 汇的滚转、俯仰和偏航方向。 方向角设置为组件的全局坐标系统。
