一、定义焊缝¶
学习如何通过过程特定信息扩展焊缝工艺的几何图形。结合自定义的工艺过程表，控制器可以将指定的程序和焊接参数分配到个别的焊接编程操作。
1. 工艺过程表 Process Tables¶
工艺参数表是特定加工技术的参数库，包含控制器在程序中通过某些事件触发器转发给工具的可能过程状态。在电弧焊接中，工艺过程表定义了分配给焊缝操作的附加参数。
打开过程表仪表板并选择电弧焊接过程。
导入工艺参数¶
在右上角启动导入命令。选择安装目录中的文件 ArcWelding_ControllerTable.csv。在需要的地方，可以修改不同参数的值。只需点击一个值并编辑它。
不要忘记保存带有新或更新表格的控制器。
2. 缝焊定义¶
焊缝定义是焊接操作的一部分，用于定义焊接轮廓的几何形状。焊缝定义包括焊接的几何形状和焊接参数。

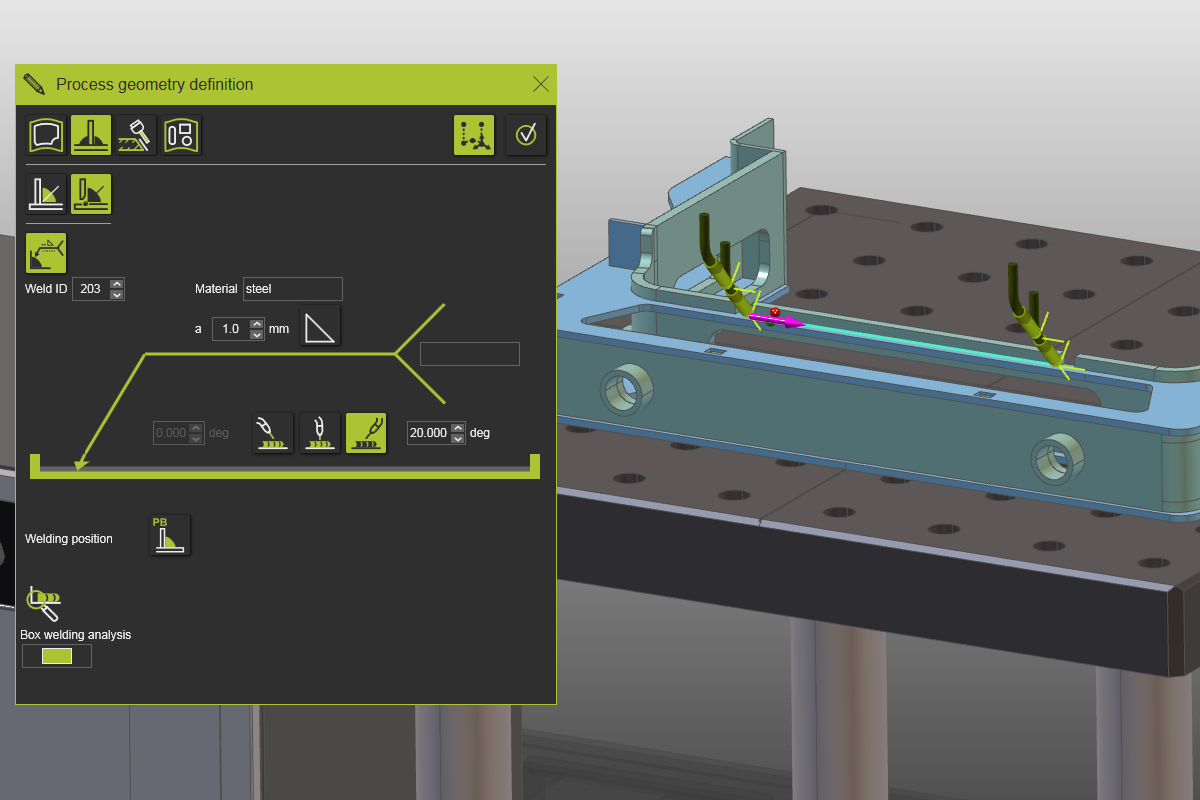

在焊接轮廓定义中，按下焊缝属性按钮。这将显示一组缝焊定义参数。
输入新焊接操作的值并选择工件上的焊缝以编程操作。
打开活动程序仪表板。注意，缝焊定义和控制器表中的值已经应用到操作中。
