三、设置激光切割项目

目的

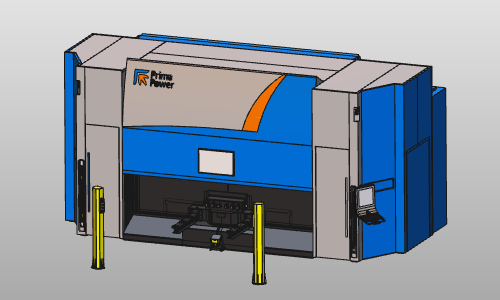

设置激光切割项目意味着构建带有激光切割机和所有其他必要设备、夹具以及工件的制造环境，如同在现实中操作一样。 机器设置将从模板主工作单元中复制。在这个主工作单元中，已构建了机器、部件定位器和其他必要设备的布局。

步骤

1. 准备（如果需要）

1.1 切换到布局构建器工作台

1.2 创建一个新的空文档

如果在当前会话中已经打开了其他文档，则必须执行此步骤。如果没有，此步骤可以跳过。

2. 构建工作单元

2.1 将第2.2章中创建的夹具添加到此项目中。

2.2 将工件添加到布局并连接到夹具

将工件拖向夹具。一旦接近夹具，会出现工件和夹具适配器之间的黄色连接线。现在放下工件将其连接到夹具。

2.3 从组件库加载激光机

2.4 如果激光机不在库中，可以通过添加现有组件命令直接从其文件位置加载

2.5 使用图层显示和隐藏激光机的部分

使用图层显示和隐藏

2.6 使用适配器连接功能将夹具与工件放置在激光机的转台上

为本教程的目的，夹具安装孔与转台不匹配的事实被简单忽略

3. 准备碰撞分析

3.1 定义激光头和带有工件的夹具的碰撞组

定义碰撞组

3.2 定义在模拟过程中这些组彼此之间的分析

定义碰撞检查

4. 保存

4.1 将工作单元设置保存为项目（.cenprj），并命名后保存项目
