夹具创建

夹具创建

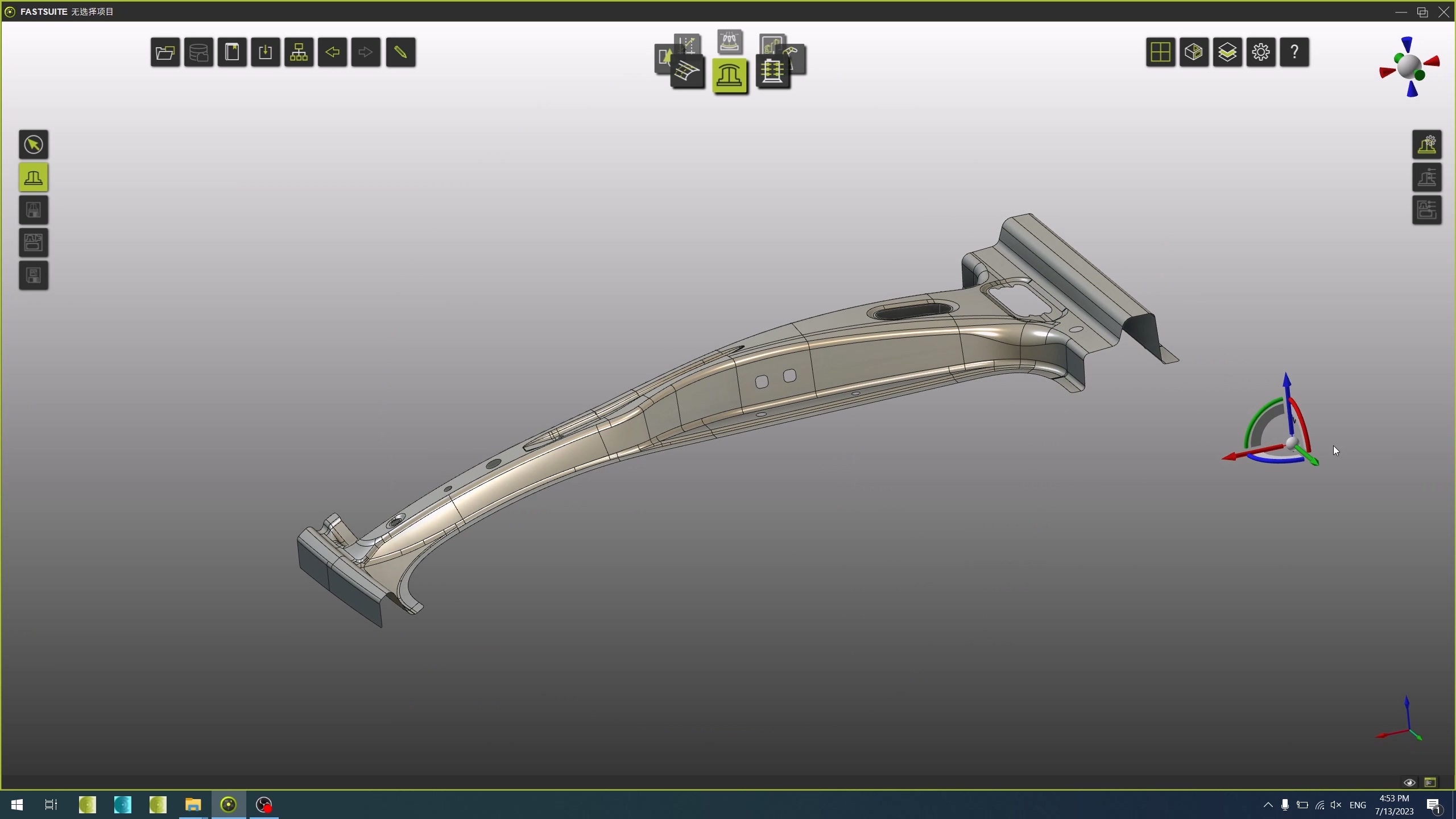

首先我们要确保工件资源在软件中就绪。接着切换到用于创建平板夹具的工作台，在左侧选择“夹具生成”和选项。这时将弹出一个操作器：

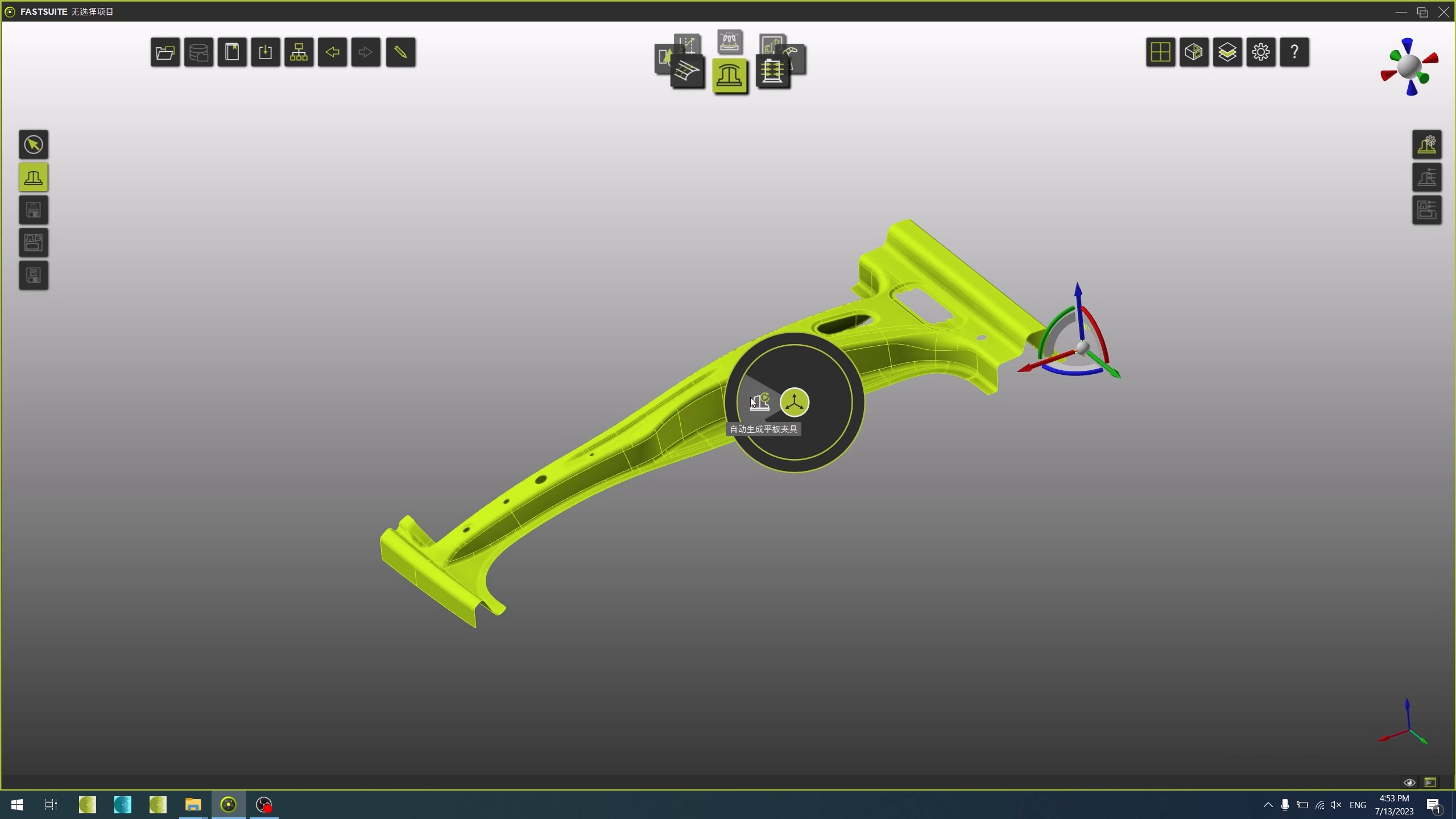

然后就可以右键点击工件，并选择“自动生成平板夹具”的选项。

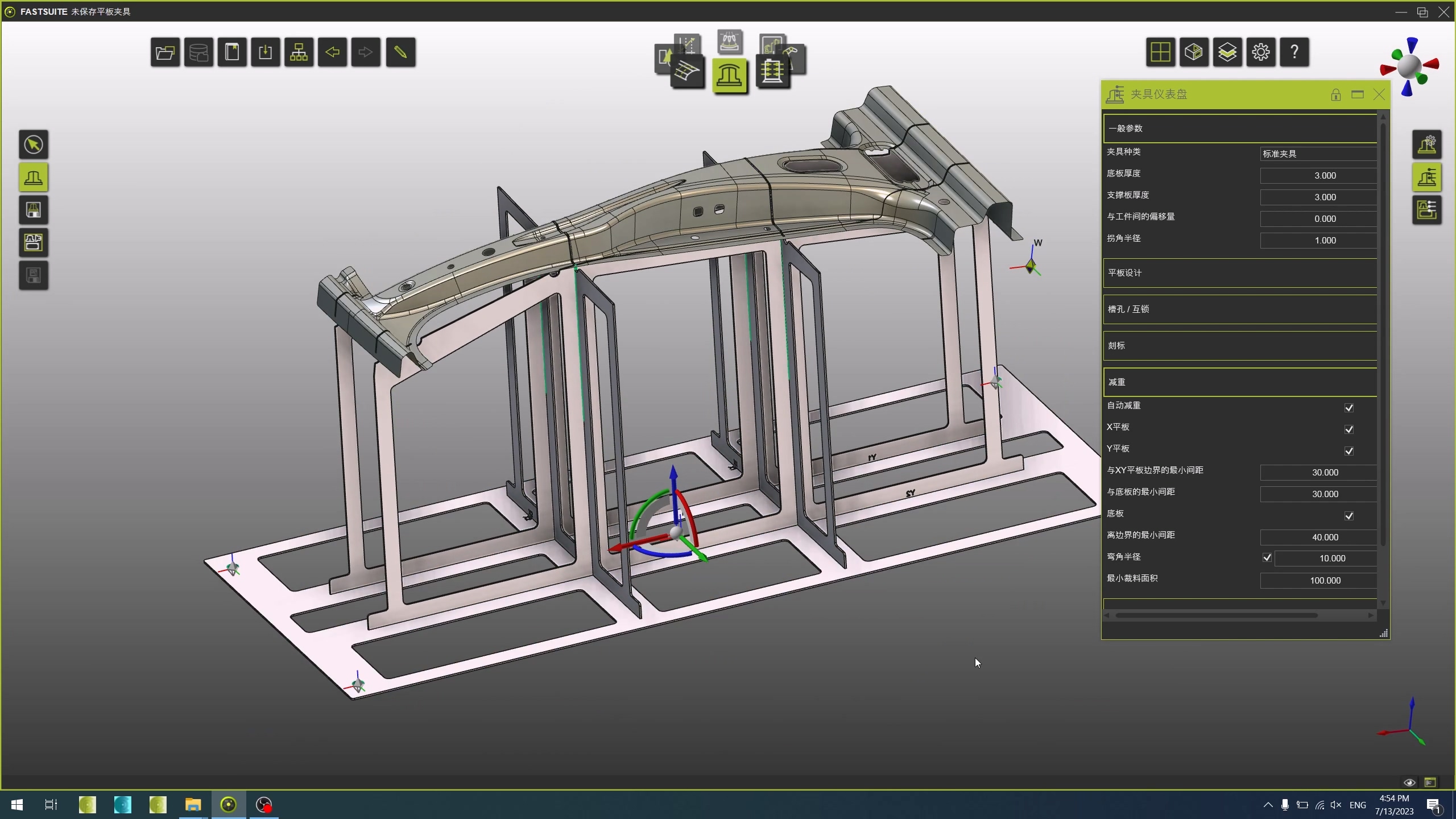

此时软件会自动生成夹具。

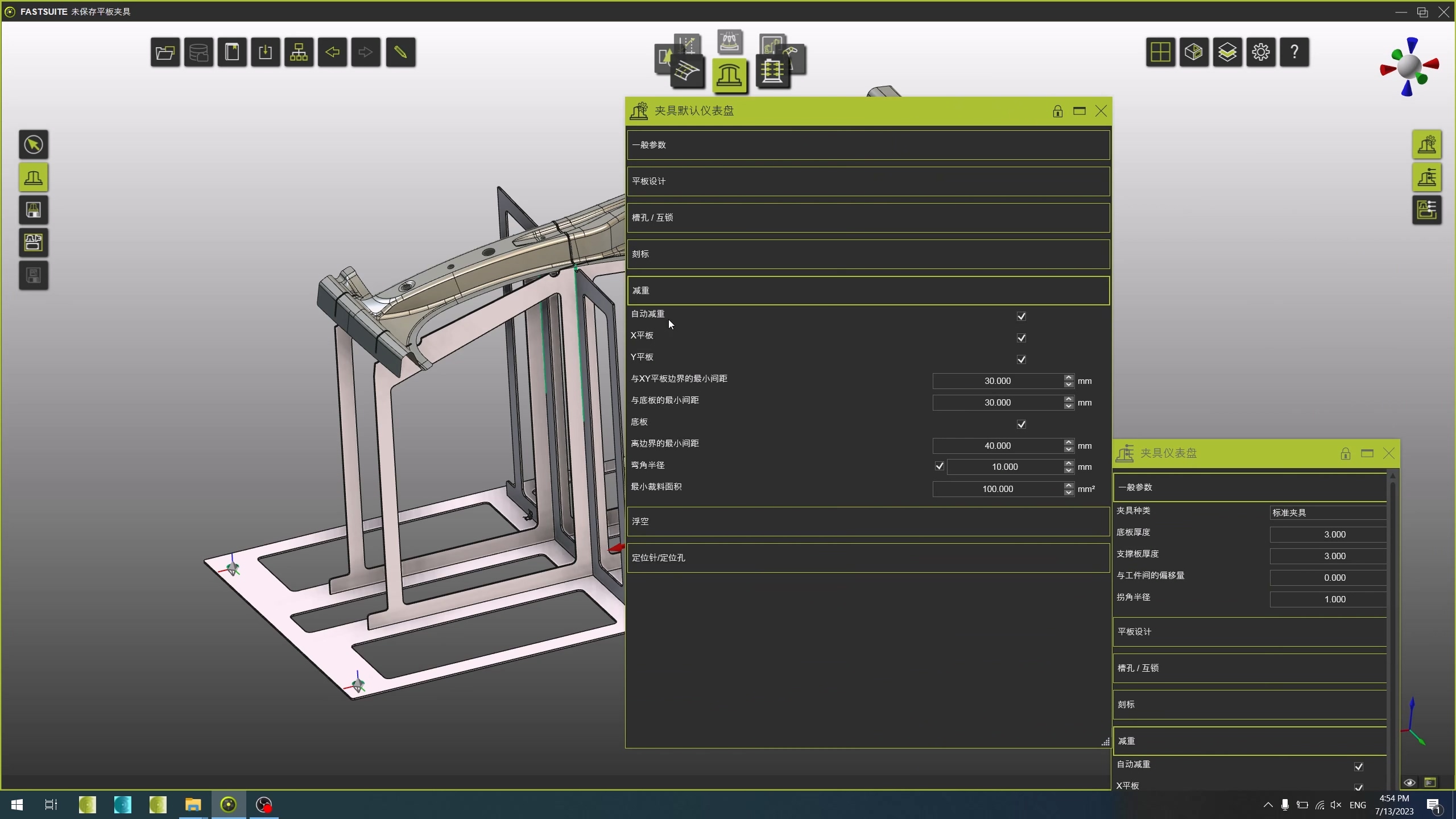

对于夹具的生成规则可以在顶部的默认参数面板中设置。如果熟悉这些参数，可以直接调整，从而使生成的夹具符合用户的需求。然而，如果在生成后，用户想修改一些参数，可以选择第二个夹具参数面板。

面板中可以调整的参数很多，包括基本参数如厚度、支撑板的厚度、光线阶段偏一亮等。还可以调整内角半径、外角半径、孔直径等。最后，如果用户想要做减重孔，可以选择相应选项。在修改完选项参数之后，需要重新生成夹具：

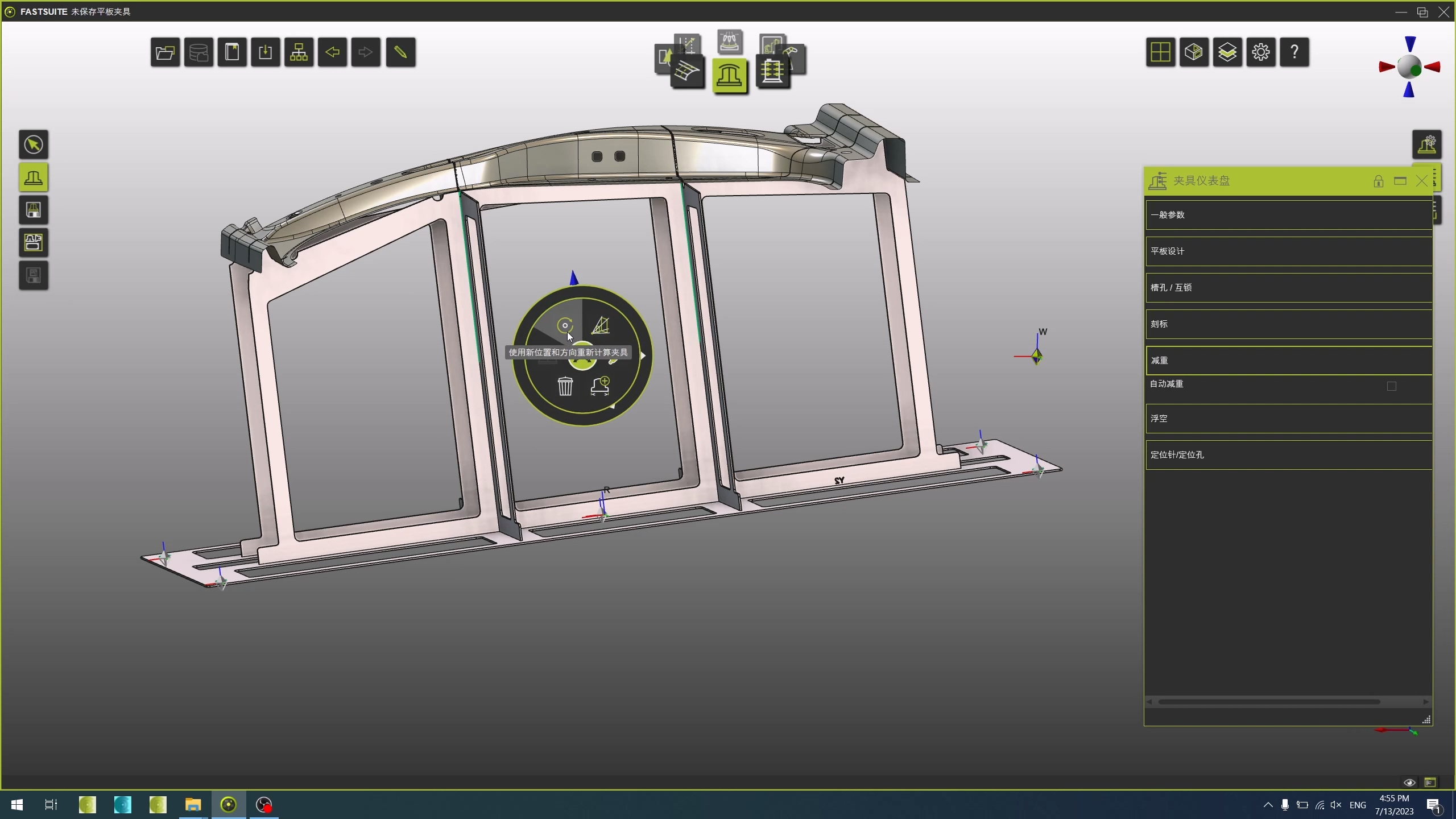

如果用户想要对生成的夹具进行一些调整，他们可以进行更多详细的设置，比如板长，定位销/孔等，在完成后刷新夹具模型，就可以生成调整后的夹具。在不熟悉夹具创建时可能需要多次尝试，以确保最终的夹具设计满足需求。
