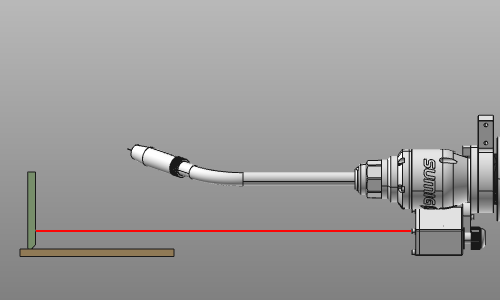

使用点激光传感 使用点激光传感是一项功能，不是通过普通的命令按钮启动的。这是一个定义传感操作条件和在焊接部件上校准位置的混合体。操作条件需要在 OLP 编程中进行设置。设置传感位置可以集成到（焊接）轮廓工艺几何结构的定义和创建中。



编程默认值   在 OLP 工作台的编程默认值仪表盘中，技术选项卡 Technology base 包括焊缝校准方法的基础选择。

技术选项卡 Seam search with point laser 将显示用于计算完整传感操作周期的可用属性。

传感点指示 在创建工艺几何结构时，可以定义传感点。然而，这种方法目前仅适用于与通过投影搜索法的焊接轮廓配合使用。 在定义此焊接轮廓的过程中，随时可以在任何焊接部件上选择任意数量的点。每个位置由在 WYSIWYG 中通过鼠标点击焊接部件表面确定。选择的位置被标记为蓝色球体，如下面的示例所示。

使用 Undo 命令可以再次删除最后创建的触摸点。 传感位置的信息与正在创建的工艺几何结构一起存储。各个位置在工艺几何结构仪表盘中显示。



修改传感定义 当前只能在手动编程工具路径时修改检测点的位置。在选择工艺几何结构时，与工艺几何结构创建定义的传感点会显示在3D空间中。它们现在可以被选择并拖动到焊接部件上的任何其他位置。

在此阶段也可以添加新的传感位置并移除现有位置。只需在焊接部件上选择一个位置以定义一个新的传感点，或点击一个现有的黄色球体以移除该位置。这适用于包含预定义传感位置的工艺几何结构，也适用于没有任何预定义校准的工艺几何结构。 一旦在包括校准位置的工艺几何结构上计算了工具路径，所有其他传感参数都可以修改。 为每个检测方向创建一个操作周期。利用 OLP 工作台上的 Active program 仪表盘，可以修改每个传感操作的属性。
