控制器端口配置
端口配置

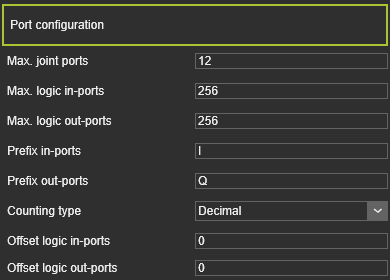

参考指南 \ 组件和对象 \ 控制器 控制器端口配置 一个控制器具有以下端口配置。
属性 描述 备注
最大关节端口 数控制器可连接的最大关节和其他轴的数量。
最大逻辑输入端口 控制器输入端的最大逻辑端口数量。
最大逻辑输出端口 控制器输出端的最大逻辑端口数量。
输入端口前缀 输入端口名称的前缀字符串。 这里自动插入特定供应商的前缀，但可以进行编辑。
输出端口前缀 输出端口名称的前缀字符串。 这里自动插入特定供应商的前缀，但可以进行编辑。
计算类型 端口的编号和计算类型。 计算类型通常是特定于供应商的。它可以是
逻辑输入端口偏移量 输入端口的计数起始偏移值。 偏移值必须和计算类型相同的系统。例如：以字节地址 I10 开始意味着偏移值为 80。
逻辑输出端口偏移量 输出端口的计数起始偏移值。 偏移值必须和计算类型相同的系统。例如：以十六进制地址 QA 开始意味着偏移值为 10。
更多控制器参考信息
