时间覆盖过程模型

参考指南 \ 模拟 \ 过程模拟 \ 技术过程模型



时间覆盖

过程模型对象

过程数据流

控制器过程表

工具技术属性

工具行为数据集

OLP事件

过程成像

技术中的可用项

更多参考信息

时间覆盖 时间覆盖（也称为覆盖）是一个标准的过程模型，它只计算沉积过程流覆盖表面的时间。

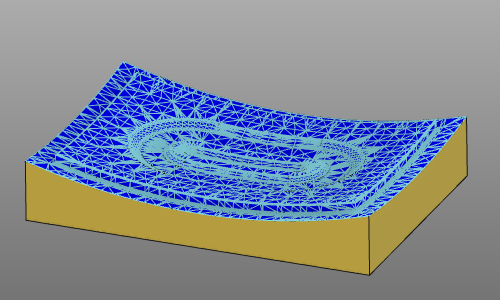

过程模型对象 过程模型计算对表面的影响。过程几何对象是该表面的基于节点和三角面片的网格表示。

网格生成器使用以下属性：

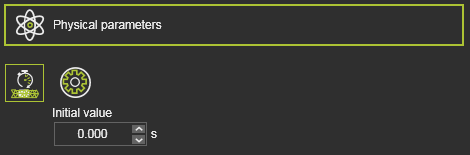

属性 描述 备注 单元尺寸 网格元素（面片）的最大边长。 尺寸可能在每个元素的各个边上有所不同。 最大下垂度 与相关输入几何的最大偏差。 适用于表面和边界。 最大角度偏差 相邻网格元素之间的最大角度。 适用于表面和沿边界切线。 使用这种过程模型可以分析一个物理参数，其初始值必须在此设置。当从头开始进行过程模拟时，使用初始值。

物理参数 描述 备注 覆盖时间 对过程几何的影响时间。

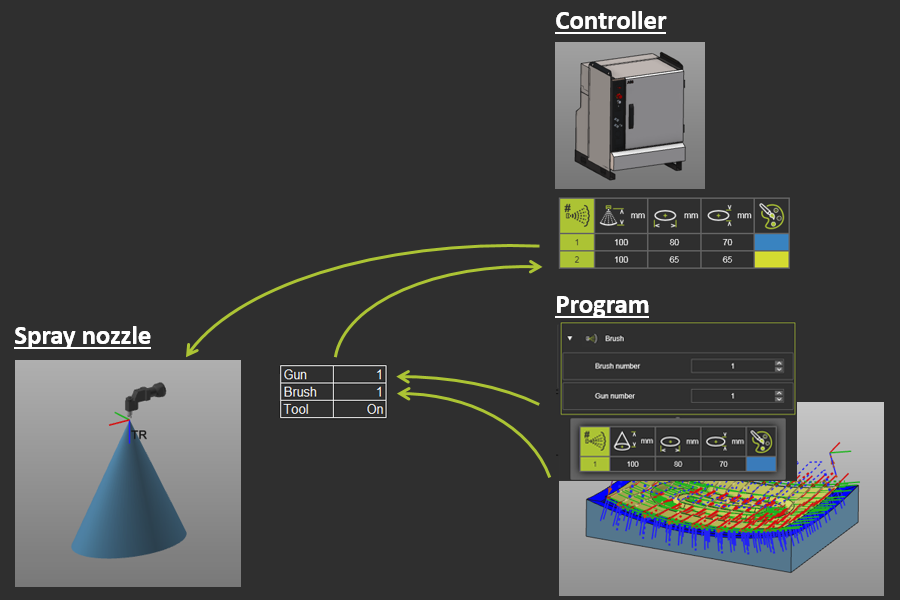

过程数据流

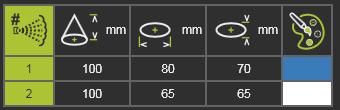

控制器过程表 实际喷涂状态，即喷枪的工作条件，称为刷子轮廓，可以有多个。在控制器过程表中可以定义刷子。每个刷子轮廓都被赋予构建喷雾锥和其RGB颜色的参考尺寸。颜色不会影响覆盖时间模拟，只应用于刷子的3D表示作为视觉方面。 过程表定义了可以用于过程模拟的刷子。

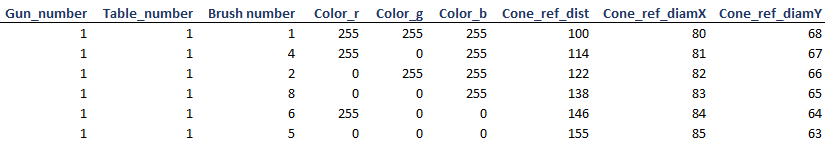

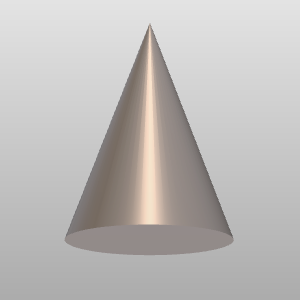

属性 描述 备注 刷子编号 刷子的编号。 标称锥高 喷雾锥的标称高度。 标称锥椭圆直径X向 喷雾锥椭圆在X方向上的标称尺寸。 标称锥椭圆直径Y向 喷雾锥椭圆在Y方向上的标称尺寸。 锥体颜色 3D喷雾锥的颜色表示。 理论锥体是根据标称尺寸计算的。3D空间中的实际锥体是从该标称形状外推的。其实际长度在模拟播放器设置中定义。 使用添加按钮可以在列表中插入新刷子。列表会根据刷子编号自动排序。刷子编号是唯一的，不可能存在相同编号的刷子。可以使用表中特定刷子行上的饼形菜单删除刷子。 刷子表也可以从外部.csv文件导入，如下例所示。导入时会覆盖现有刷子。





工具技术属性

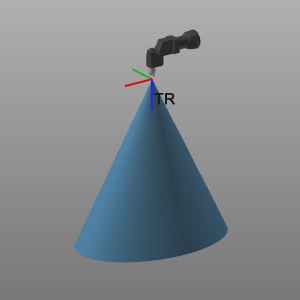

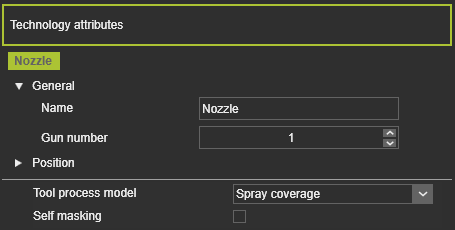

当技术包括覆盖模拟被分配给工具资源时，将创建一个技术参考框架。该框架代表刷子的原点。可以修改其属性并在必要时微调其位置。框架是强制性的，因此如果还不存在，需要预先创建，否则过程模拟不会执行。

该技术包括以下属性： 属性 描述 备注 枪号 技术框架分配的枪号。 一个工具资源可以有多个枪（喷嘴）。 工具过程模型 可用的技术过程模型。 内容取决于分配给工具资源的技术。 自遮蔽 模拟期间包含自遮蔽效果的选项。 当工具在模拟期间干扰喷雾锥时，将在过程几何上计算此遮蔽效果。

工具行为数据集 过程模型仅计算刷子输出对接触表面的影响时间。因此，此模型无需定义工具行为数据集。

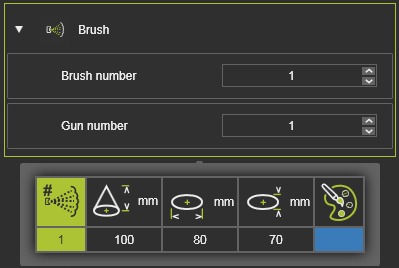

OLP事件 在OLP事件中声明了沿工具路径应用的枪（工具喷嘴）和刷子（喷嘴条件）。悬停在刷子事件上将显示该刷子在控制器过程设置表中定义的详细信息。



过程成像

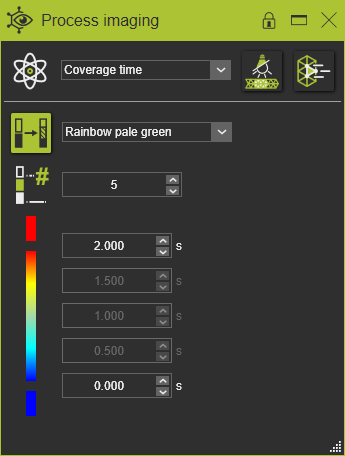

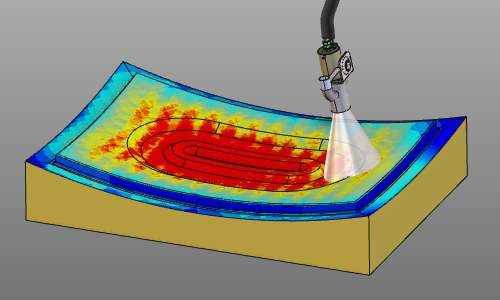

要查看模拟结果，需要在过程成像仪表板中设置物理参数覆盖时间。仪表板可能会显示其他可用过程模型的参数。



技术中的可用项

腔体保留

密封

喷涂

更多参考信息

过程模拟
