命令工具路径质量评估不是单一命令。它是一个集成解决方案，在工具路径创建和修改操作的每一步中执行。

激活评估本身是自动执行的。评估时考虑的标准在编程默认值或活动程序仪表板中定义。在技术选项卡的工具路径质量中，列出了当前应用技术的所有可用标准。

每个标准都有一个开关按钮，可以将标准包括在评估中或排除在外。只需按下按钮即可将状态从包括更改为排除，反之亦然。然而，有一个例外。一些标准可能由系统默认激活，无法关闭。碰撞评估通过模拟播放器工具栏中的分析开关激活。标准有两种类型；一种是只返回真或假值，另一种是返回测量或计算值，然后根据目标质量范围进行验证。总评估范围分为不同颜色的部分。每种颜色代表特定的质量等级。可以通过移动颜色滑块在条中调整每个范围的限制值，也可以直接编辑滑块条下方的值。



事件反馈活动程序和工具路径监视器仪表板显示质量评估的结果。所有可用的标准都列在事件列表中。

事件图标通知该特定标准的评估结果。质量等级

绿色 该标准已评估，结果良好。

黄色 该标准已评估，结果仍然可接受。

橙色 该标准已评估，结果仍然有效，但很关键。

红色 该标准已评估，结果无效且不可接受。显示

黑色 按下按钮可以打开或关闭事件显示。关闭时，按钮为黑色。

不显示事件并不意味着事件不存在！

灰色 标准尚未评估。评估始终在整个程序的所有单个工具路径位置上执行。事件可以具有任何质量等级，显然同一位置可能会发生多个事件。此处的事件列表将始终显示最严重的质量结果，从无效（或失败）到良好。

在事件按钮上可以打开一个圆形菜单。





显示所有标准的事件

仅显示所选标准的事件

质量显示等级质量等级显示是一个选择器，用于定义显示哪些质量等级。换句话说；工具路径元素、操作、操作组和程序信息将根据质量评估结果进行着色。

从下拉列表中可以设置首选显示级别。

仅显示失败级别。

显示失败和关键级别。

显示所有质量级别。

不显示某个质量级别并不意味着具有该评估级别的事件不存在！

3D中的质量显示事件通常显示在活动程序和工具路径监视器仪表板中。通过显示级别右侧的选项按钮，事件也可以在3D工具路径上标记。

具有质量事件或多个事件的工具路径元素按发现事件的最高级别着色。

将鼠标悬停在某个元素上，会打开一个弹出窗口，其中包含该元素上事件的详细信息。



3D工具路径上的质量显示也可以通过键盘快捷键

打开或关闭。

活动程序仪表板中的质量显示在活动程序仪表板中，事件级别显示在程序的流程图中。

由于此仪表板中未列出工具路径元素，因此事件状态仅在操作、操作组和程序中可见。无法在此处分析单个工具路径位置的质量。所指示的质量等级是从所有子项汇总的最高发现级别。例如；当只有一个工具路径位置失败时，其操作返回失败，父操作组返回失败，程序返回失败。

工具路径监视器仪表板中的质量显示在工具路径监视器仪表板中，每个工具路径位置显示事件级别。如果某个位置有事件，每个事件通过其符号和评估质量级别颜色指示，该位置名称以发现的最高质量级别颜色书写。

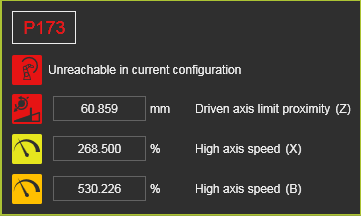

将鼠标悬停在某个事件上，会打开一个弹出窗口，其中包含该事件的详细信息。

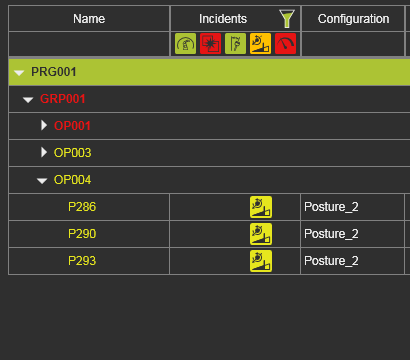

事件表头包括一个过滤选项。按下过滤图标将隐藏所有不满足显示级别和事件显示状态的位置。



未过滤 过滤后

子程序中的质量显示

程序在激活时根据标准和值进行评估。当将程序作为子程序包含在另一个主程序中时，评估仍根据这些标准定义计算。换句话说；子程序不会根据其所属的活动主程序的标准和值进行评估。因此，子程序调用时的评估结果可能与活动主程序的质量等级显示不匹配。

成本反馈为了比较不同的工具路径情况或优化工具路径，工具路径的质量也以成本因素表达。这是一个中性值，不是任何货币。在每个工具路径位置，成本根据每个分析标准进行计算，然后汇总。为了避免由于不同修改类型（如底层几何的近似）导致的工具路径位置数量不同而产生的影响，每个单独位置的成本乘以该位置工具路径的距离。最后，操作的总成本是其各个位置成本的总和。然后，对于每个操作、每个操作组和整个程序，都执行此操作。结果显示在工具路径监视器仪表板中，并在工具路径的任何修改后立即更新。

由于每次工具路径修改可能影响总体成本，因此趋势符号指示相对于之前值的成本变化。

值增加；即更高的成本影响

值保持不变；即中性或无影响

值减少；即较低的成本影响
