布局¶

../../_images/page_12white.png
参考指南 \ 组件与对象布局
../../_images/lb_workbench_8.png

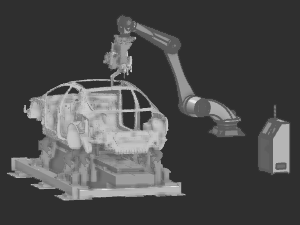

布局是在虚拟空间中多个组件（资源、控制器和子布局）排列的3D表示。这样的布局通常用于设置和模拟数字工厂过程或制造过程。要运行布局的模拟，需要建立多个组件之间的关系，即连接，以及它们之间通信信号的映射。可以创建两种类型的连接：机械连接定义制造设备的完整运动系统（通常是机器或机器人及其工具），以及设备与控制器之间的电气连接，以建立通信线路，从而能够创建现实的制造过程编程和模拟环境。
