单步工件创建不是一个典型的命令，也不是一个按钮按下的行为。它是由几个活动自动化序列组成，通常需要一步一步地执行，以从头开始构建工件，但现在将这些步骤组合在一个单一的动作中。

创建工件

在任何文件浏览器中，您都可以将 CAD 文件拖到正在运行的会话中。通常，这将导入几何图形以进行进一步操作。要自动从这些 CAD 数据中创建一个完整工件的关键是将文件拖入会话，同时按下

-键（代表 Workpiece）。释放文件时，系统将执行必要步骤，从导入的数据中创建新工件。

一个新的工件对象被创建。


所有几何图形从 CAD 文件中导入，并以 CAD 原点为根。


所有几何图形都附加到工件上。


工件的初始名称从 CAD 文件中读取。


在根处创建一个机械子适配器，连接工件到支撑资源。

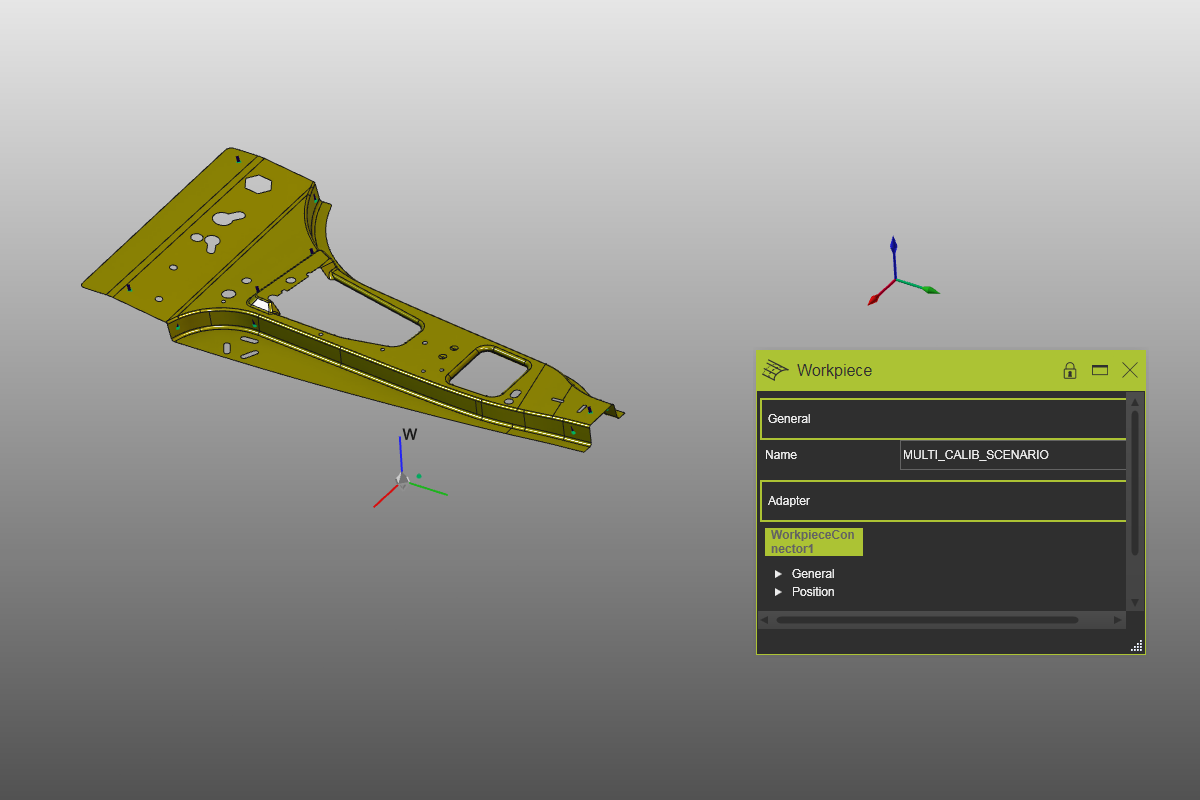

按住 W 键拖动文件并释放 结果

这种单步构建工件的方法不限于工件准备工作台。它也可以在任何其他工作台执行。

在项目中创建工件

在布局或项目中，单步创建方法比在工件层次上更智能。将 CAD 数据拖放到 3D 空间的任何接受工件连接的资源上，不仅会导入工件，还会将其置于接收资源上，该资源的父适配器与工件的机械子适配器连接。

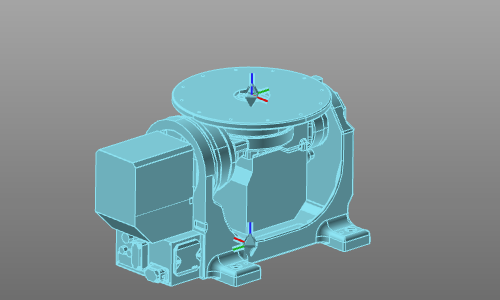

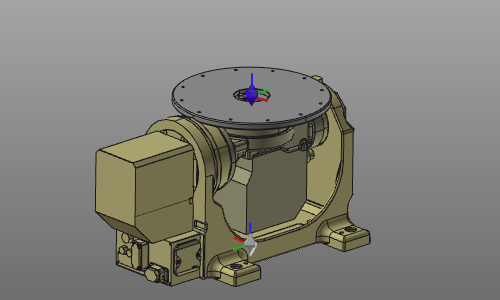

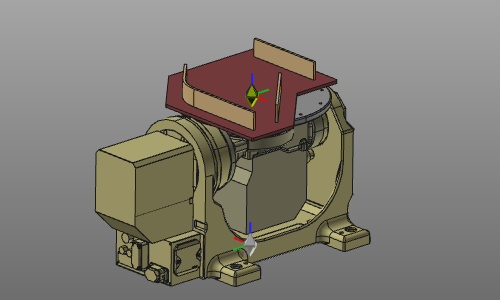

布局中的资源 将文件拖放到资源上 工件创建并连接

重新定位工件机械子适配器

按照上述方法导入 CAD 数据时，工件会相应创建。机械子适配器在工件的根框架中创建。这个位置可能不理想于将工件放置在支撑设备上，如定位器。

为了改善机械适配器的位置，可以使用

+

-键组合的快捷功能。以根框架坐标系统为参考，围绕工件计算出一个边界框。适配器将被定位于该边界框底部 XY 平面的中心。因此，它的位置可能会改变，但其方向保持不变。

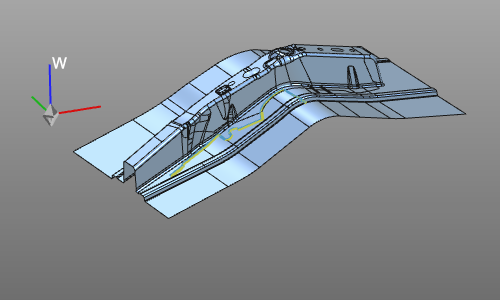

原始状态 重新定位的适配器
