缝焊工艺模型

参考指南 \ 模拟 \ 过程模拟 \ 工艺技术模型



缝焊

过程数据流

控制器工艺表

更多参考信息

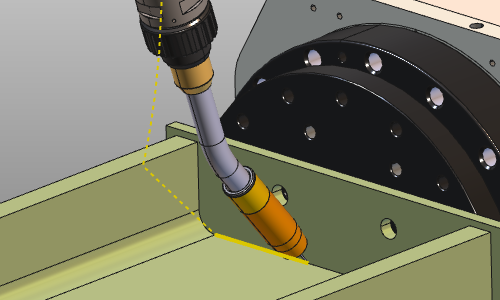

缝焊 缝焊（或弧焊）是一种焊接程序规范，即一组工艺参数，可以分配给缝焊操作。

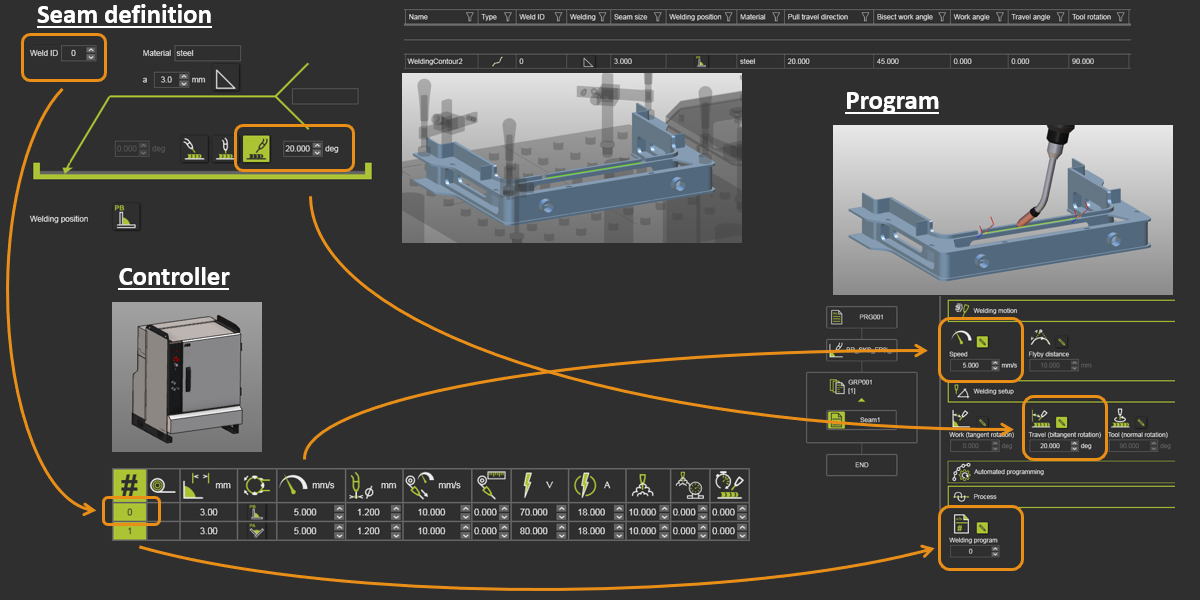

过程数据流



控制器工艺表 焊接过程的操作条件被赋予一个焊接ID。在控制器工艺表中，这些焊接ID可以插入其特定的过程值。当焊接ID设置为缝（工艺几何形状）时，控制器将应用相应的工艺值进行焊接操作。

属性 描述 备注 工件材质 被焊接部分的材质。 缝尺寸 缝的焊接厚度。 焊接位置 预定义的焊接位置，即焊接电极的位置。 根据DIN EN ISO 6947 焊接速度 沿缝的焊接速度。 线径 线电极的直径。 送丝速度 送丝的速度。 线材消耗 每时间单位的焊接线材消耗。 电压 应用的电压。 电流 电流。 气体流量 气体流量速率。 气体消耗 气体流量的消耗。 总焊接时间 每单位缝长的焊接时间。

更多参考信息

弧焊
