仪表板 使用设置命令可以定义多个特定的仿真选项。设置分为多个级别。



仿真

仿真速度 屏幕上仿真的显示速度。可以设置0.1到10之间的值。在相同条件下，仿真速度为10的运行速度大约是速度为1时的10倍。

仿真步长 手动向前或向后推进仿真时的步长。

建议在仿真与碰撞分析结合运行时保持较低的仿真速度。当仿真速度过快时，一些较小的碰撞或险情可能不会被充分看到。

碰撞

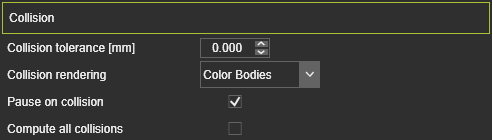

碰撞容差（毫米） 当检测到碰撞时，两组之间的容差值。该值是两组之间的距离。值为0表示接触。

碰撞渲染 选项是否在检测到碰撞时着色碰撞的几何体。

碰撞暂停 复选框，用于在检测到碰撞的位置停止动画仿真。要继续仿真，需要再次按下播放按钮。

计算所有碰撞 在仿真的每一步都会执行碰撞检查，并且模拟体（即碰撞组）的任何位置都可能发生多个碰撞情况。如果关闭此选项，仿真步骤在检测到碰撞情况时停止碰撞分析，无论是否存在其他的碰撞同时发生。启用此选项时，碰撞计算将继续，并显示在该仿真步骤中发生的所有碰撞情况。参见下图。

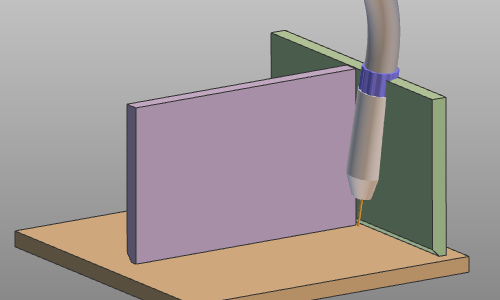

情况

计算所有碰撞：关闭

计算所有碰撞：开启

碰撞组

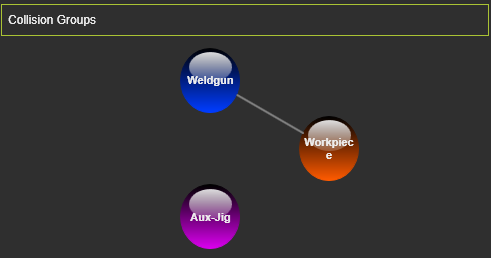

在此容器中显示定义的碰撞组和检查。

每组通过一个与3D视图中的几何体颜色相同的点图形表示。连接两组之间的白线显示检查定义。鼠标悬停在这样的点上会高亮显示在3D视图中的相应组。

可以在此处管理检查定义。选择一个组点将显示一个激活矩形。现在可以将点拖动到另一个点上释放。如果没有检查连接，将创建一个新的连接。如果已有检查连接，将删除该连接。

挑选

拖动

检查定义

碰撞组本身直接在3D视图中通过激活碰撞操作模式进行管理。

在此容器中也可以删除已定义的碰撞组。使用

键可以从定义中删除所选组。

仿真起始状态

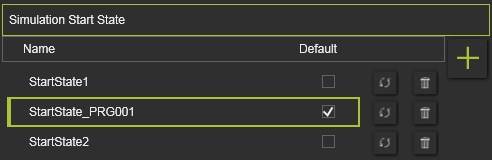

可以通过勾选默认复选框来设置默认起始状态。显然只能设置一个状态为默认状态。

在创建时，起始状态会被赋予一个标准名称。可以通过双击它并更改文本来修改这个名称。

可以在此处管理起始状态。

添加 将所有组件的当前位置添加为新的起始状态。

删除 从列表中删除所选的起始状态。

更新 更新不完整的状态信息。

虽然不会将起始状态设置为默认状态，但选择列表中的一个起始状态将改变3D布局为该状态。

连接器设置

此容器中显示了所有可用的连接器实例列表。对于项目中的每个控制器，可以在此处定义活动的仿真连接，以便在仿真中运行。

扫掠体积

此容器中定义了为哪个控制器（程序）创建扫掠体积。这样可以只创建与选定控制器相关的扫掠体积。

有两种模式可以切换：

控制器选择 从当前控制器列表中选择控制器及其程序，以计算所定义的扫掠体积。控制器可以通过按下其名称前的表示按钮来选择或取消选择。

所有扫掠体积定义 对项目中的所有扫掠体积定义进行计算。

工艺仿真

在此定义工艺仿真设置。

从以下位置启动仿真 当启动仿真时，将计算工艺仿真对象上的物理参数。该参数的起始值可以是：

工艺仿真对象的初始值

工件文档中存储的值

从当前值继续

遮挡容差 当重叠的元素遮挡了工艺仿真对象时，仿真将忽略这些在容差范围内的遮挡元素。

计算距离 从技术参考框架看工具工艺模型可达到的最大长度。例如喷涂刷的锥长。

工具工艺几何体的不透明度 仿真期间表示工具工艺模型的3D几何体的不透明度，例如喷漆锥。
