基于面的工艺几何图形

../../_images/page_12white.png
WP 工作台 \ 工艺几何

 OLP 工作台 \ 工艺几何
../../_images/processgeometry_surface2.png

../../_images/open16_stretch_grey.png
命令

 创建

 通过圆盘菜单创建

 编辑

 更多参考信息

命令使用基于面工艺几何命令，可以创建和编辑这种类型的工艺几何。
../../_images/pg_create_6.png

创建有三种选择模式可用。该模式定义了在选择工件的某个面时将搜索的几何对象。
../../_images/wpc_dashboard.png
工件在选择一个面时，搜索将寻找该面的完整工件，然后成为选择对象。
../../_images/wp_processgeometry_58a.png

../../_images/search_body.png
主体在选择一个面时，搜索将寻找其父体，然后成为选择对象。

../../_images/search_face.png

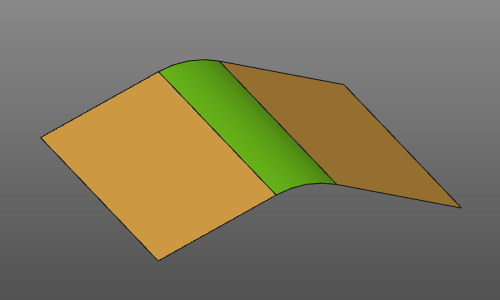

面可以选择单个面。

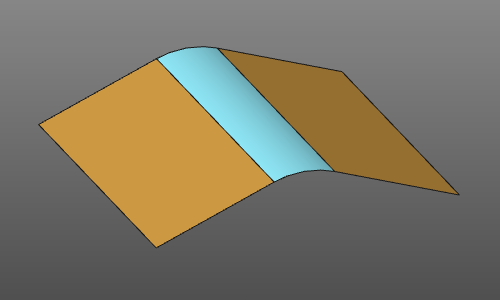

尽管如此，主体和面选择模式支持通过使用 Ctrl 键或框选和解除选择进行多重选择。甚至可以在定义所需表面的过程中切换选择模式。完成选择后，只需确认选择，表面工艺几何就生成了。
../../_images/wp_processgeometry_40a.png

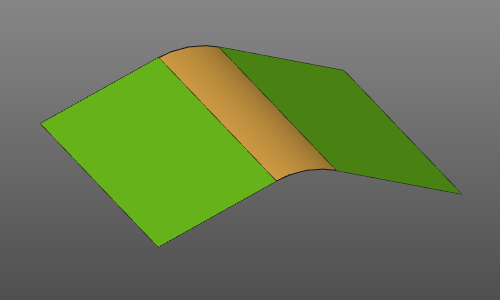

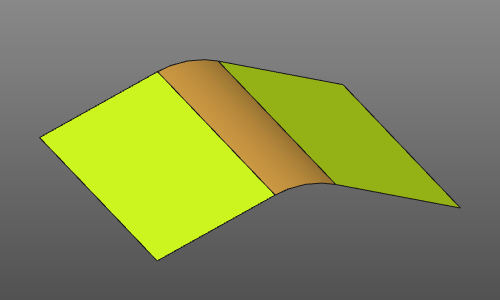

选择工艺几何即使选择包含多个不相邻表面的域，结果仍将是一个单一的工艺几何对象。

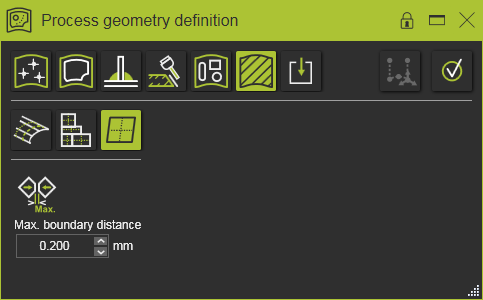

选择工艺几何表面搜索引擎使用以下参数：
../../_images/geometry_mergemax.png
最大边界距离当边缘之间的间隙小于定义的距离值时，相邻表面会被合并。
../../_images/geometry_contoursearch20.png

通过圆盘菜单创建完成选择后，另一种方法是打开圆盘菜单。
../../_images/1_pg_createsurface_222.png

../../_images/manipulator.png
激活操控器
../../_images/wp_pg_searchouterboundary.png
自动表面选择
../../_images/showselection.png
将选择移动到其他工作区
../../_images/wp_pg_create.png
创建表面工艺几何图形

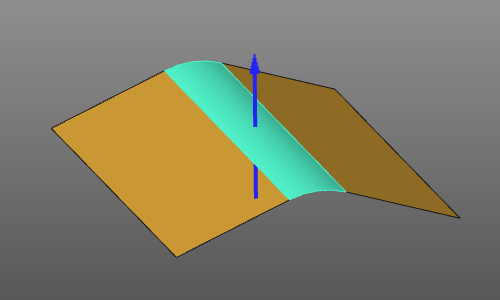

编辑在选择工艺几何时，表面边界框中心的箭头指示工艺几何的前（和后）侧。双击该箭头将反转其方向。
../../_images/wp_processgeometry_42.png
另一个方法是在箭头本身上调用圆盘菜单，包括一个反转方向的命令按钮。
../../_images/1_pg_editsurfacenormal_214.png

../../_images/manipulator.png
激活操控器
../../_images/wp_pg_inversenormal.png
反转方向在工艺几何对象本身上可以打开一个圆盘菜单来编辑 PG 对象。

激活操控器
../../_images/edit2.png
编辑表面工艺几何
../../_images/delete.png
移除工艺几何在使用编辑命令进行更改之后，必须调用圆盘菜单来更新工艺几何。
../../_images/1_pg_updatesurface.png

../../_images/manipulator.png
激活操控器
../../_images/update.png
更新表面工艺几何

更多参考信息
../../_images/refpages1.png
工艺几何

 选择与拾取
