显示/隐藏选择

显示/隐藏选择

3D 视图 \ 通用命令

使用显示/隐藏选择命令，所有选中的几何元素或完整组件将从一个工作区移动到另一个工作区。显示的元素将被隐藏，隐藏的元素将被显示。

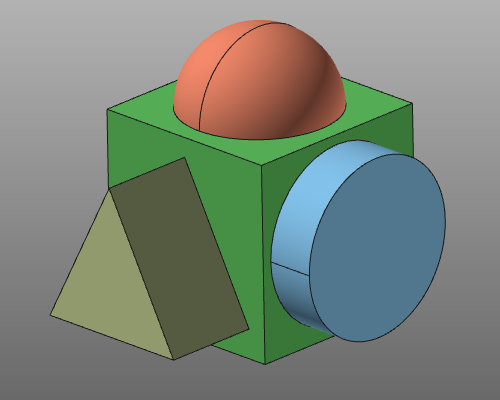

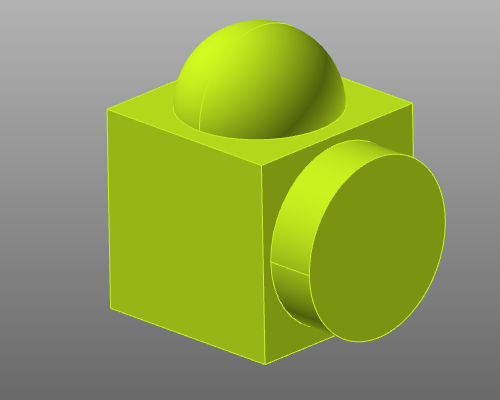

显示工作区 隐藏工作区 必须执行切换显示/隐藏工作区命令，以切换到另一个工作区，才能将元素放回。 可视化状态 每个（几何）元素或组件（资源、控制器或工件）都有自己的可视化状态；显示或隐藏。 这意味着切换组件的可视化状态不会改变其几何元素的可视化状态，反之亦然。 基本上有两种可能的情况。 在除几何模式外的所有工作台和操作模式中，选择一个元素会交换整个组件的可视化。在隐藏工作区，组件以淡化、低强度的颜色样式渲染。

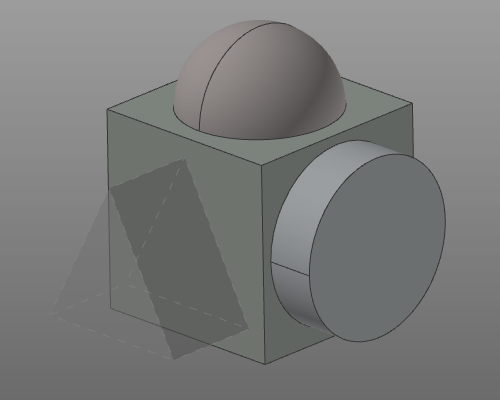

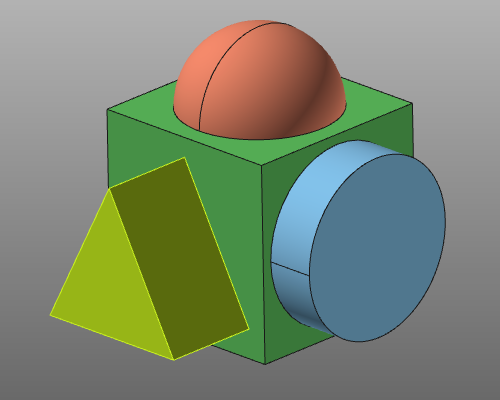

显示模式 选择 隐藏模式 在几何操作模式中，可以选择单个几何元素。然后只有那个对象会在可视化中被交换。在隐藏工作区中，几何体以透明样式和虚线边缘渲染。

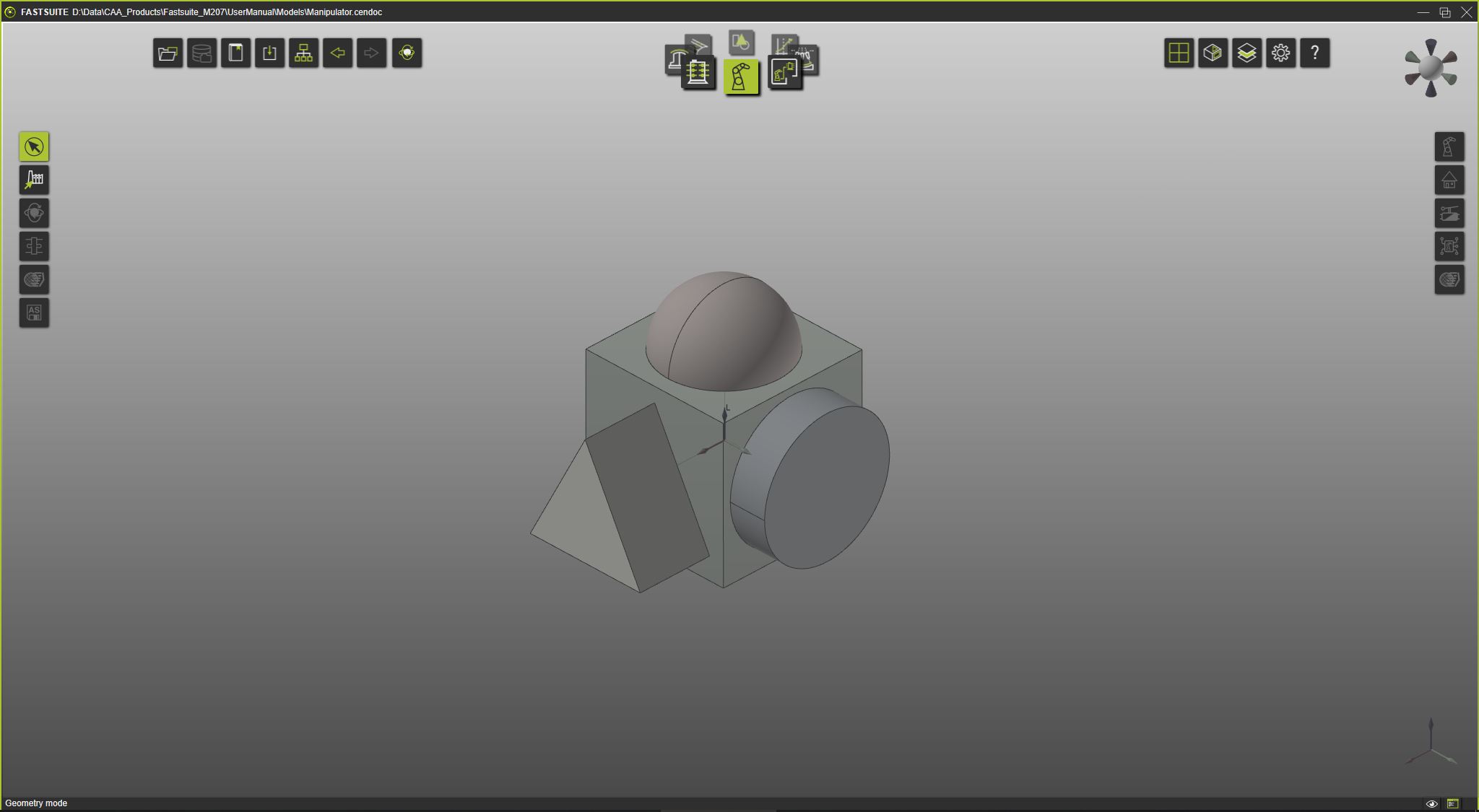

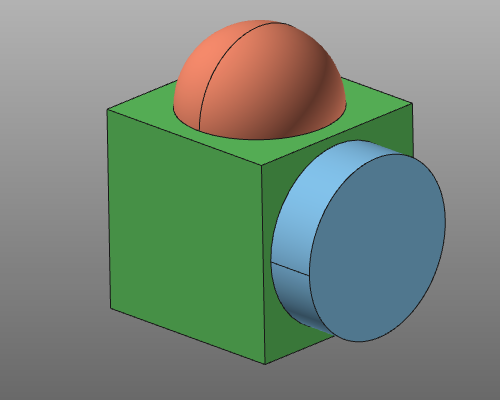

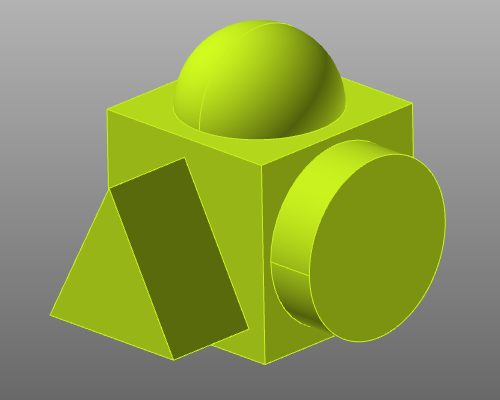

显示模式 选择 隐藏模式 显然，任何组合都是可能的。在下面的示例中，组件的一个几何部分已经被隐藏，然后组件被选择隐藏。将组件带回到显示工作区时，几何对象仍将留在隐藏工作区。





显示模式 选择 隐藏模式

切换工作区
