切换显示/隐藏工作区

切换显示/隐藏工作区


../../_images/page_12white.png
3D 视图 \ 常规命令
../../_images/show.png
工作区通常在处理3D几何体时使用。为了方便，可以在几何体的部分（暂时）隐藏时非常有用。这意味着除了这些几何对象之外，其他任何东西都不会从一个工作区移动到另一个工作区。对象本身完全不受影响，这只是一个视觉操作。由于一次只能显示一个工作区，用户可以在它们之间切换。在大多数（主级别）Pie菜单中，有一个切换显示/隐藏按钮，可以在这两个工作区之间切换。为了在图形上指示显示和隐藏工作区之间的区别，隐藏工作区在3D视图上有一个浅灰色、半透明的覆盖层。
../../_images/startuppie_15.png

../../_images/startuppie_16.png

../../_images/gui_showhide1.png

../../_images/gui_showhide3.png

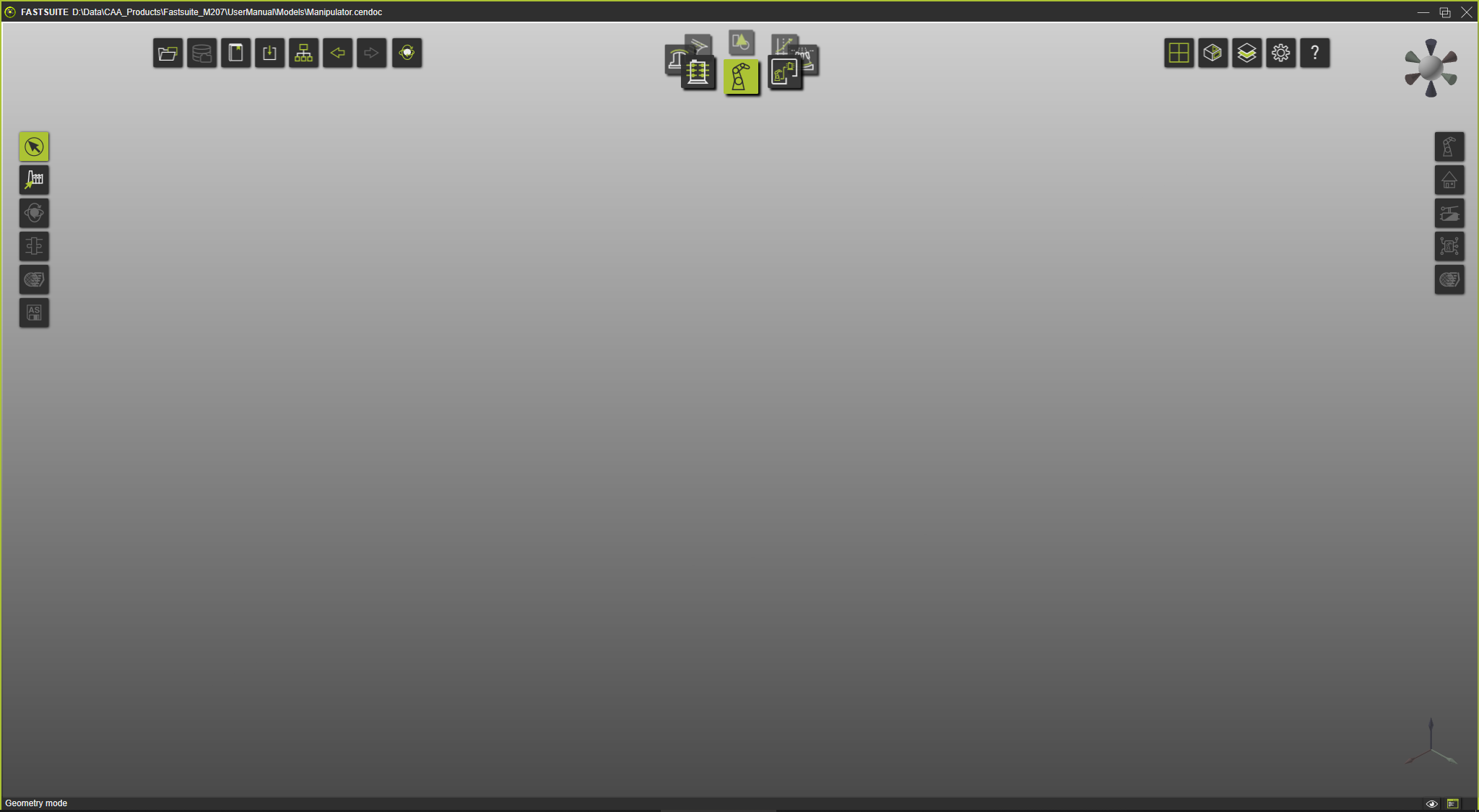

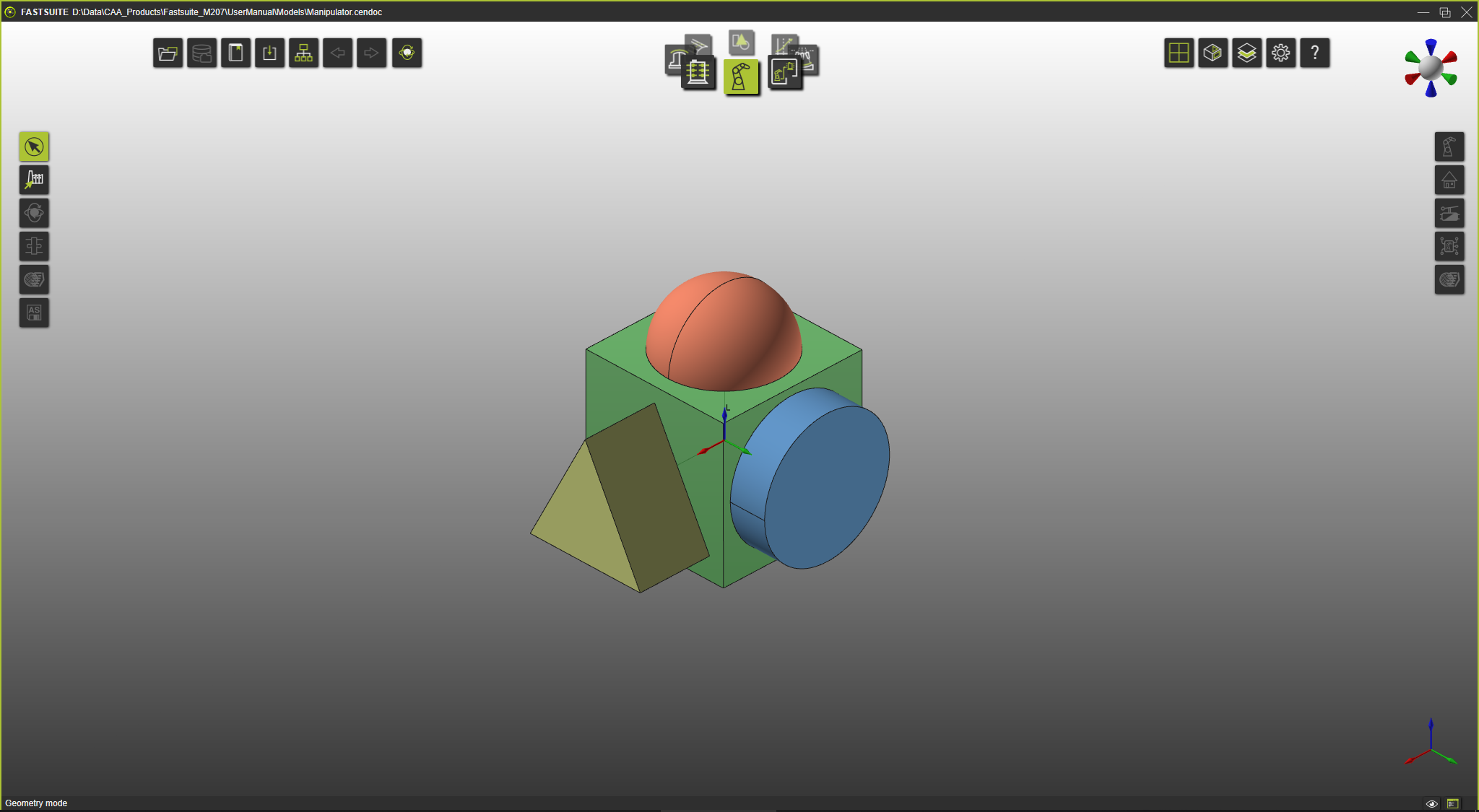

显示工作区 隐藏工作区
../../_images/warning_24.png
尽管可以在隐藏工作区工作，所有的仿真结果，如轨迹，总是且仅在显示工作区中显示。该命令还有第二级，可以切换显示或隐藏非几何对象的组。可以通过选择Pie菜单的外圈来打开该级别。根据不同的操作模式，该级别的内容略有不同。更多对象信息显示
../../_images/show.png
在编辑操作模式和后面未列出的其他模式中，显示对象
../../_images/show.png
在几何操作模式中，显示对象
../../_images/show.png
在测量操作模式中，显示对象
../../_images/show.png
显示/隐藏选定的几何对象
