焊角焊缝轮廓

基于过程几何的焊角焊缝轮廓

WP工作台 \ 过程几何

OLP工作台 \ 过程几何



命令

创建

编辑

OLP中工具路径的自动生成

更多过程几何参考信息

命令 使用创建焊角焊缝过程几何命令，可以创建这种特殊类型的过程几何。它启动了一种专用的搜索方法来找到两个(实体)体的公共交点轮廓。这是弧焊项目中的典型情况。

该功能只能用于由多个体组成的工件。不支持处理由不同多个工件组成的装配体。

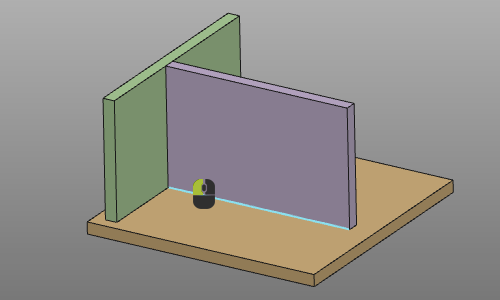

创建 轮廓的选择支持单元素选择或轮廓搜索以找到最大可能的解决方案。在3D视图中调用饼图菜单，可以在这些模式之间切换。



激活操纵器

创建新的操作组

切换显示/隐藏工作区

设置搜索模式

切换PG显示 选择轮廓的元素会自动结果于单一元素或完整轮廓，而无需用户的进一步交互。

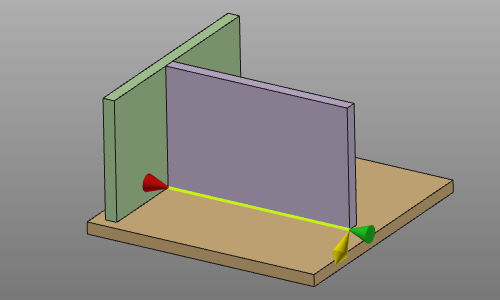

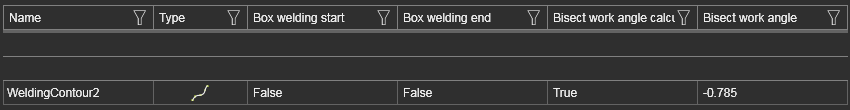

开始 结果在有效搜索模式中 在搜索模式中，当其他体会导致某种干扰或碰撞时，轮廓搜索将自动停止。此外，结果过程几何被赋予一些额外的属性，这些属性在编程工具路径时适用。这些属性显示在过程几何仪表板的表格中。

特定属性包括：

工具路径起始或结束位置的盒焊计算。

工具工作角度计算为两个体之间角度的一半。

如果这种轮廓搜索方法未能给出预期结果，可能是由于多种可能的解决方案或几何信息（体）无法返回结果，则过程几何必须使用常规轮廓过程几何功能创建。

编辑 目前，现有的焊角焊缝过程几何不能在轮廓修改的背景下进行修改。当然，可以删除过程几何对象。它的离线编程属性可以在过程几何仪表板中修改。

OLP中工具路径的自动生成 在OLP工作台中也可以创建过程几何。这是为了方便，不必在工件准备和OLP工作台之间频繁切换。当在OLP工作台中创建焊角焊缝过程几何时，不仅计算过程几何。而且在同一操作中，随后立即生成一个工具路径，无需用户进一步交互。工具路径按照当前应用技术的编程默认值计算，并考虑其特定属性。这些属性会覆盖编程默认值。

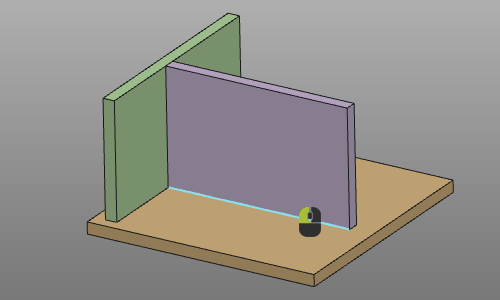

此外，当选择轮廓时，选择该轮廓时的位置会确定操作的方向。方向在最近的端限制处设置，并沿选定的轮廓元素计算。
