Pfunc_PG_ArcWeldSeam

电弧焊缝

WP工作台 \ 工艺几何 \ 全局轮廓

WP工作台 \ 工艺几何 \ 焊接轮廓

OLP工作台 \ 工艺几何 \ 全局轮廓

OLP工作台 \ 工艺几何 \ 焊接轮廓

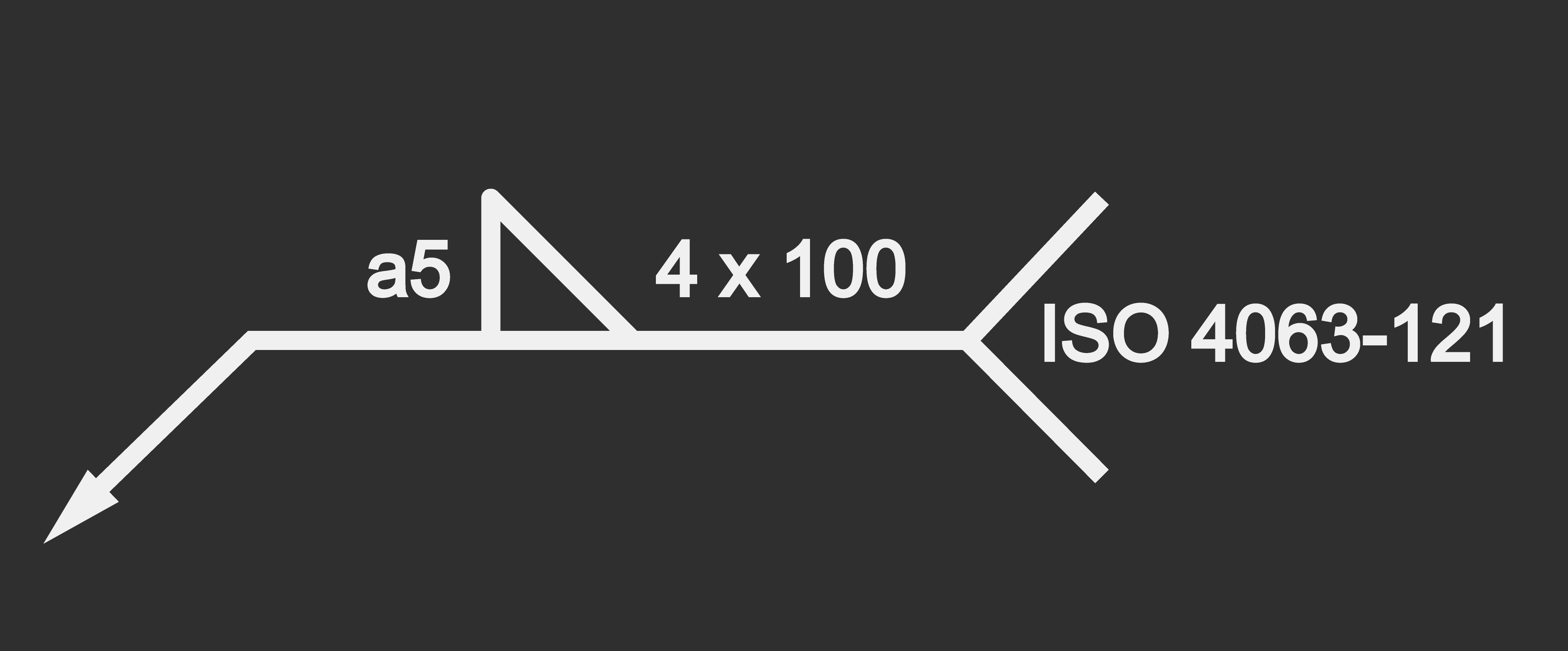

电弧焊缝其实不是一个命令，而是一个按钮，可以展开（或折叠）一个部分，即电弧焊特定工艺属性的驾驶舱部分。此部分的目的是定义焊缝工艺信息，也就是根据DIN EN ISO 2553的符号绘图表示（见下例）。并将该特定焊接接头添加到工艺几何中。

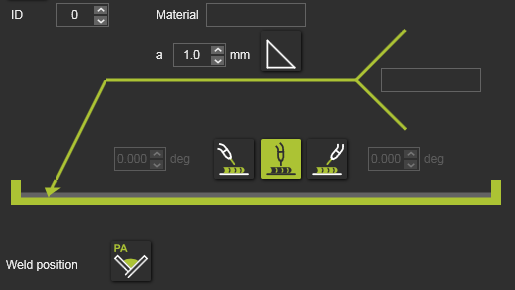

按下按钮会打开驾驶舱。

驾驶舱包括以下焊接属性： 焊接ID 焊缝的标识符。ID将与控制器工艺表（焊接数据库）结合使用，将某些工艺，即制造变量分配给焊缝。 材料 焊接件的材料。 焊缝厚度 a 焊缝的尺寸。

焊缝类型 焊缝的类型。按下按钮会打开一个小面板以供选择。



工作方向 定义焊接工具的工作方向，即工作方向。可以选择推力、中立或拉力方向。对于推力或拉力方向，必须指定工具角度。

焊接位置 焊接过程的位置（Px）。按下按钮会打开一个小面板以供选择。

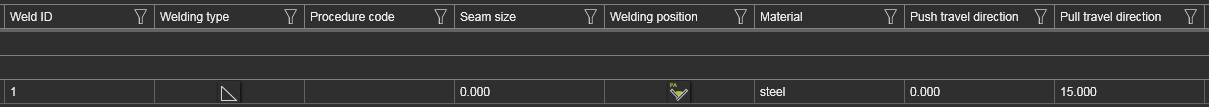

补充 可选的额外信息。 在创建工艺几何后，这些工艺属性会显示在工艺几何仪表板中并且可以进行修改。
