仪表板概览 借助端口映射仪表板，您可以查看和编辑布局中连接的控制器和资源之间的端口连接。通过这种方式，组件之间的信号映射可以与实际情况完全一致。

仪表板包含以下内容： 左侧

显示活动布局中所有控制器的列表。选中的控制器及其端口将高亮显示。使用顶部的搜索选项，可以插入字符串以搜索匹配的控制器。 右侧

在顶部放置选择器以显示控制器端口的某个部分。可以在逻辑输入端口和输出端口以及资源联合端口之间切换。 在端口选择器下方的映射概览中，显示了可用和已使用端口及其连接。

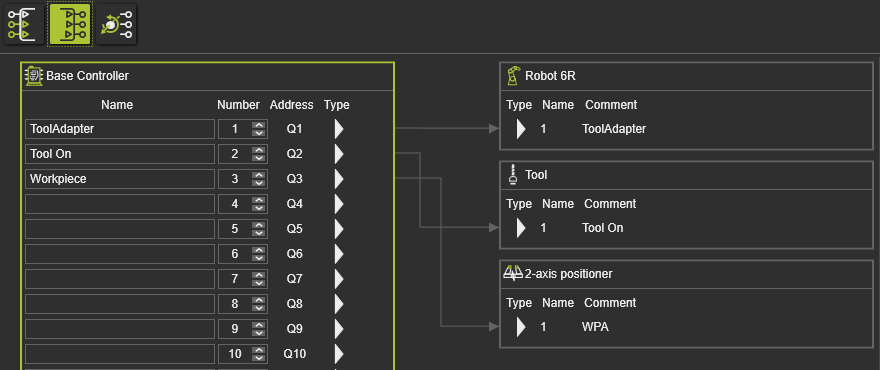

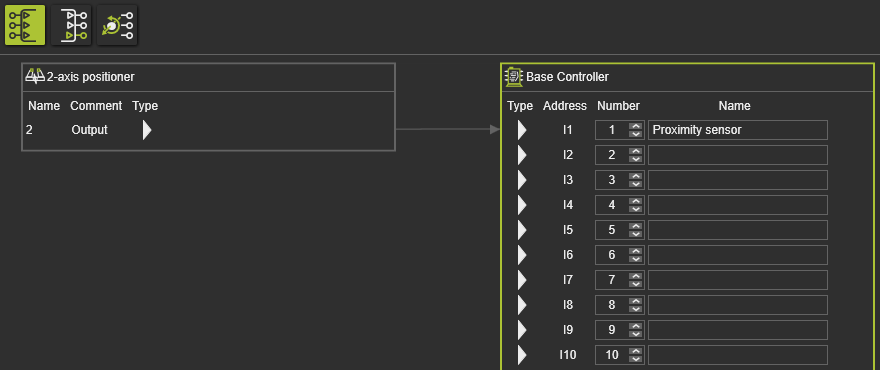

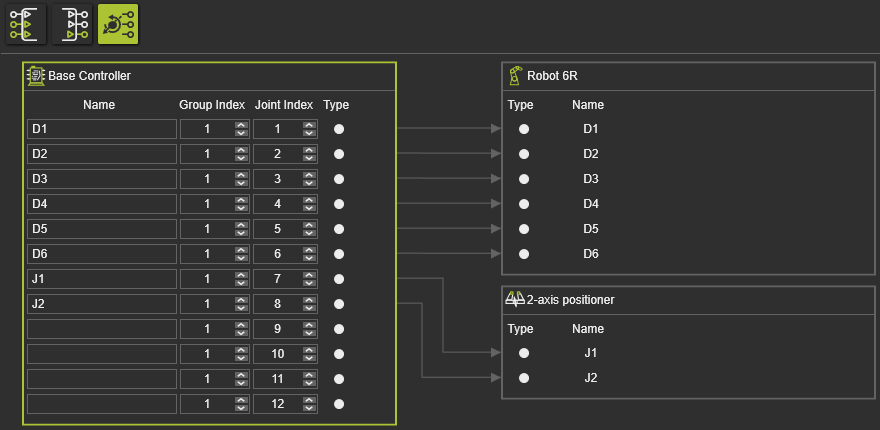

输入端口 输出端口 联合端口 为了更好地查看连接的资源和端口连接，每个资源框架都可以用鼠标左键抓住并拖动到仪表板区域内的另一个位置。

控制器逻辑端口

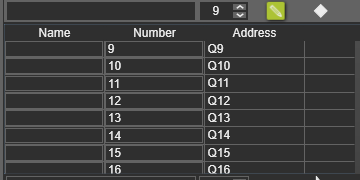

控制器上的逻辑端口数在控制器属性仪表板中的端口配置中定义。 一个端口有4个属性。 属性 描述 备注 名称 端口的名称。 可编辑。 号码 端口的号码。 可编辑。 地址 端口的地址。 由端口配置自动分配和定义。 类型 端口的类型。 默认为布尔类型。符号代表类型。 端口类型可以更改。可以调用饼菜单来更改特定端口的类型。



字节（8位）

32位浮点

16位整数

32位整数 更改类型时，会在该端口位置创建一个包含该类型所用端口数量的组。更改标记在起始端口，如下图所示。

编辑按钮打开端口组。在这里可以对属性进行更改。

在编辑按钮上可以调用饼菜单删除组并将端口恢复为默认布尔类型。

只有在端口尚未连接且控制器有足够的空闲端口可以分配给新类型时才能更改端口类型。如果无法更改，会出现警告信息。

资源逻辑端口

资源框架显示其可用的逻辑端口及其属性。此处不能修改这些属性。

控制器联合端口

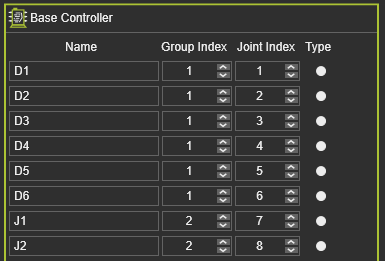

控制器上的联合端口数在控制器属性仪表板中的端口配置中定义。 一个端口有4个属性。 属性 描述 备注 名称 端口的名称。 可编辑。初始连接时采用资源联合名称。 组号 端口的组号。 可编辑。每连接一个资源，系统在初始连接时增加组号。 联合索引 端口的索引号。 初始连接时自动分配。可编辑。 类型 端口的类型。 默认类型为浮点（实数）。

资源联合端口

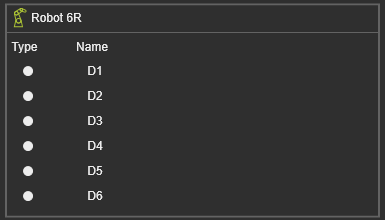

资源框架显示其可用的联合端口及其属性。无法修改这些属性。

信号连接 将鼠标悬停在控制器或资源上时，会显示并高亮显示每个带有绿色圆圈的端口。

可以选择圆圈并拖动，一个连接曲线会被绘制出来。然后在对面端口上释放它将创建连接。显而易见，只有相同类型的端口才能连接。

这种选择、拖动和释放的顺序在两个方向上都适用。 在控制器端，可以在端口上调用饼菜单。它提供了一个命令，可以在一个步骤中创建多个连接。



创建新的端口连接 在资源侧，可以在端口上调用饼菜单以建立连接。

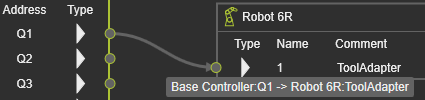

创建新端口连接 可以选择连接进行修改。会显示标记并可以拖动以重新绘制连接曲线。

可以使用连接曲线上的饼菜单中的删除命令删除连接，或者选择连接并按下键盘上的

键。在控制器或资源上调用饼菜单并使用删除命令会删除该组件的所有连接。 悬停在连接上会显示连接的信息。



端口连接只能在它们创建的活动布局中进行编辑（或删除）。它不是活动布局的一部分时，连接显示为虚线曲线。



导入与导出 仪表板的左上角提供导入和导出命令按钮。 导出命令将所有端口信息（不包括连接）写入 XML 文件。会出现一个标准窗口，用于选择文件夹和设置文件名。 导入命令读取包含端口信息的对应 XML 文件，以将该信息应用于当前布局。
