过程模拟成像

../../_images/page_12white.png
参考指南 \ 模拟 \ 过程模拟
../../_images/wp_pso_processimaging.png

../../_images/open16_stretch_grey.png
仪表板

 物理参数

 颜色方案

 更多过程模拟信息

仪表板
../../_images/pso_imaging1_216.png
模拟结果直接显示在PSO上。过程成像仪表板提供几个后处理工具，以首选方式展示模拟结果，以便进行分析。

物理参数
../../_images/pso_imaging2_216.png
可以从下拉列表中选择要显示的物理参数。PSO一次只能显示一个参数。可以显示的物理参数列表内容取决于模拟的活动过程模型。物理参数描述可用于过程模型覆盖显示哪个资源（机器人/机器）、喷枪或刷子在操作。当多个设备活动时，只显示最后一个有效设备。所有过程模型覆盖时间显示在模拟对象上的过程模型的接触时间。所有过程模型涂层厚度显示模拟对象上喷涂材料的厚度。
../../_images/sim_processmodel_deposition.png
喷涂沉积真实颜色显示喷涂后的模拟对象的真实颜色。

喷涂沉积

颜色方案
../../_images/pso_imaging5_216.png
可以从可用方案的下拉列表中选择要应用的成像颜色方案。
../../_images/pso_imaging3_216.png

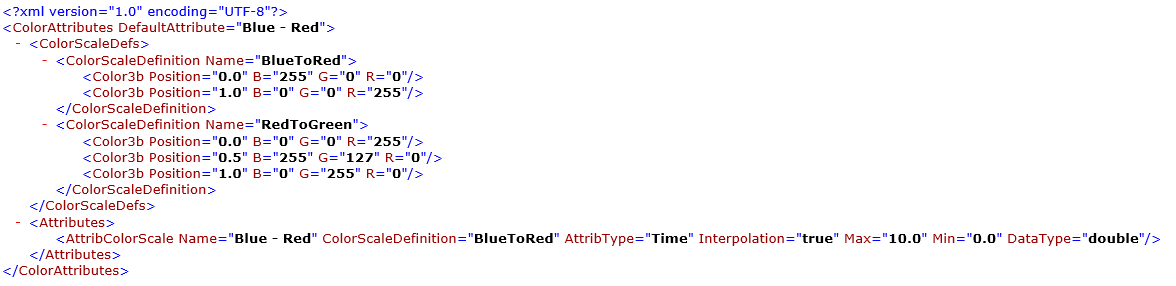

每个参数可以在不同的颜色方案中显示。显然，每个参数的值范围会有所不同。每个单独参数的显示，即颜色方案、阈值数量和值范围，将被保留并存储在工件文档中。因为这样，当在另一工作站上打开文档时，颜色方案不需要随着文档一起导出。颜色方案在应用程序启动时加载。定义文件ColorAttributes.xml是用户特定的，位于%LOCALAPPDATA%\CENIT\FastSuite。
../../_images/pso_imaging17.png
属性描述备注 DefaultAttribute 启动时默认显示的颜色方案名称。ColorScaleDefinition 名称颜色方案定义的名称。Color3b RGB值在范围内某个位置的颜色值。可以在0.0到1.0之间的位置定义颜色。在这些位置之间，颜色将进行插值。至少需要2个颜色位置。AttribColorScale 名称在仪表板中显示的颜色方案名称。DataType 值属性的类型 Min/Max 分配给0.0和1.0颜色位置的值。Interpolation 颜色方案以阈值或渐变样式应用。False = 阈值样式 True = 渐变样式 AttribType 颜色方案应用于物理参数。目前未使用的属性。ColorScaleDefinition 指向所应用的颜色方案定义。
