工件夹具¶

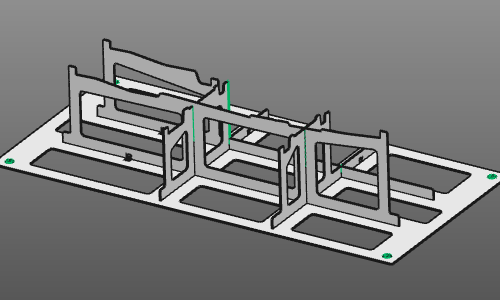

夹具是通常具有一个简单功能的资源：在某些制造或其他操作期间支撑和携带工件或已装配的工件。夹具有很多种类型，从简单的产品支撑到带有各种固定和夹紧功能的扩展功能。 其中一种夹具是由2D板材设计和制造的。支撑产品的支撑板通过互锁组装在一起，构建一个稳定的结构。在底板上的多个槽孔中放置此组装体完成夹具。这种成本效益高的基于板材的夹具设计简单，并且可以非常快速地制造和组装。在设计时，有多种不同类型的基于板材的夹具可供选择。 类型 描述 标准夹具 带有底板和支撑板的标准夹具。支撑板用于在Z方向支撑工件。

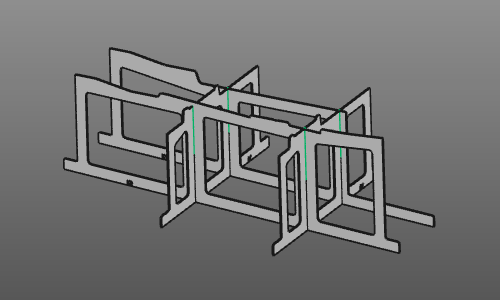

无底板夹具 没有底板的标准夹具。只设计支撑板。
带法兰的夹具 基本上与标准夹具相同，但带有侧法兰以支撑，即在X和Y方向定位工件。 法兰可以用来安装夹紧装置以将工件固定在夹具上。

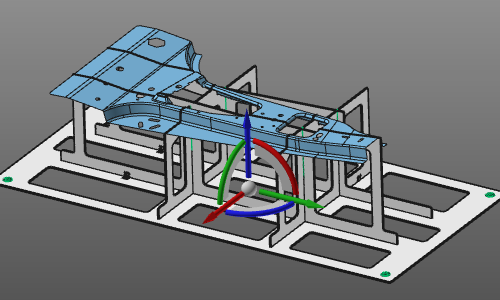

在初始创建时，系统应用默认参数来构建夹具。夹具包括底板，底板的取向由操纵器的U方向决定。底板尺寸由系统计算出的围绕工件的边界框决定。底板的四个角处有桌面安装孔。工件放在支撑板上。这些支撑板沿长度（X板）和宽度（Y板）方向均匀分布。

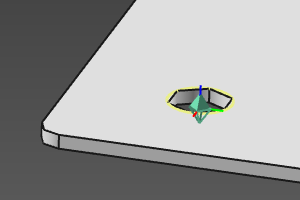

在底板角落的每个安装孔处定义了机械插孔适配器，以便将夹具轻松地放置在（工作单元）布局中的某些桌面上。该孔由一个圆形表示以及底板中的实际孔表示。

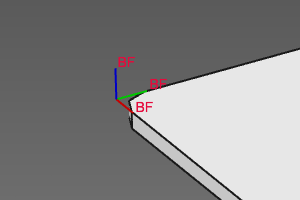

在主角放置一个基座框架，例如在离线编程中用作参考。

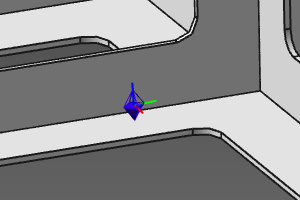

创建一个机械插座适配器作为工件在夹具中位置的参考。

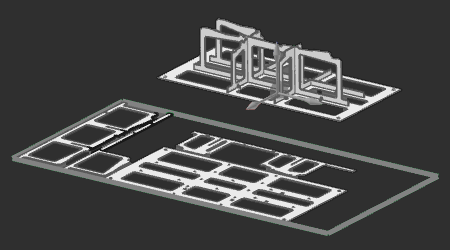

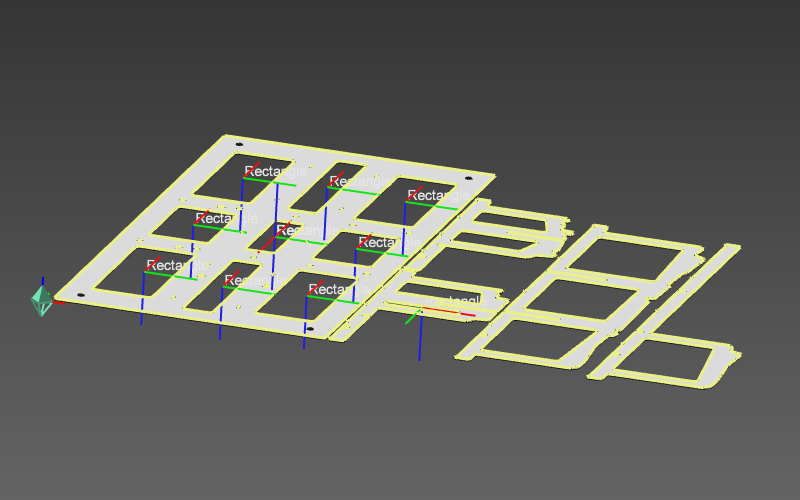

为制造目的，夹具板可以嵌套在材料板上。通过使用预定义的板材尺寸和其他参数，系统将自动嵌套所有夹具板，以便在任何切割操作中为板材轮廓的离线编程做好准备。 嵌套操作的结果是夹具板的二维布局。

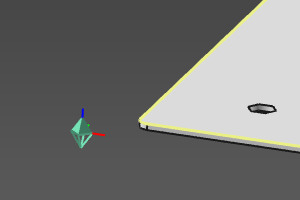

为了准备这个嵌套布局用于制造的OLP（在线程序），结果包括一个机械插头适配器，以便轻松地将其定位在制造机器中。

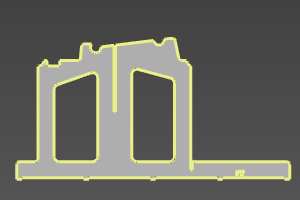

对于所有轮廓，创建了工艺几何图形以支持生成刀具路径。

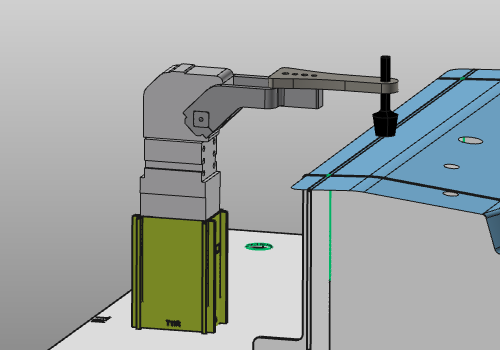

除了用于支撑工件的支撑板，夹具还可以通过塔结构进行扩展。塔是由板子组成的柱状结构组装体。这些塔通常用于安装夹具，将工件紧紧固定在支撑板上。
