实用/创建遮蔽板

创建遮蔽板

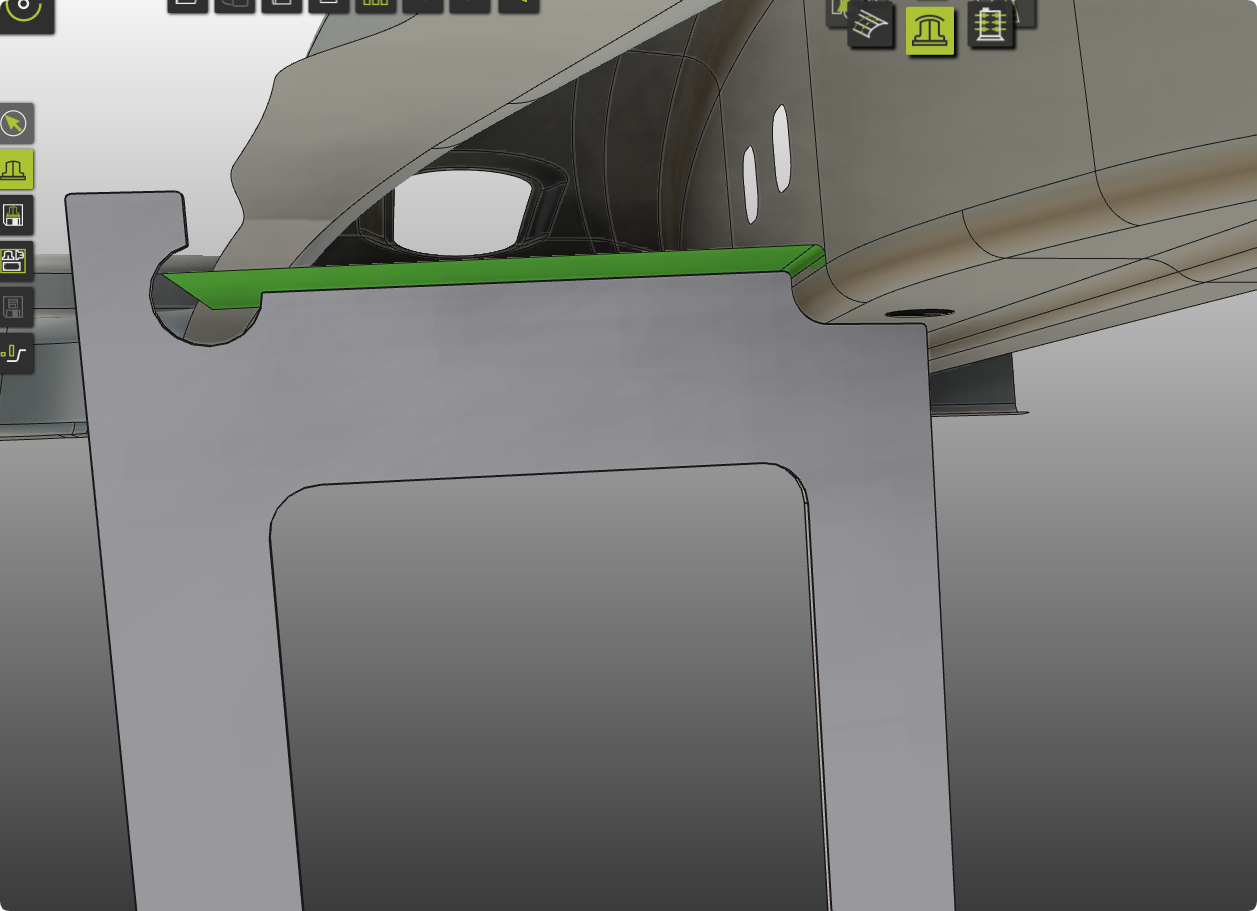

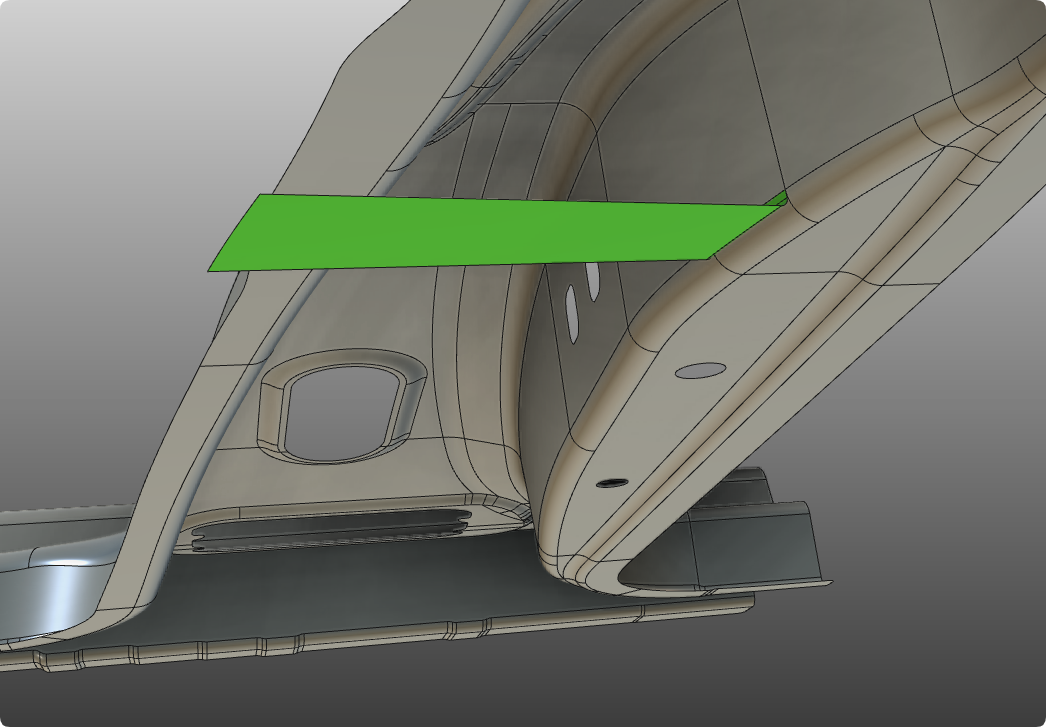

效果图

该功能用于在工件上创建一块虚拟遮蔽板，从而优化夹具生成的过程。

功能示例：

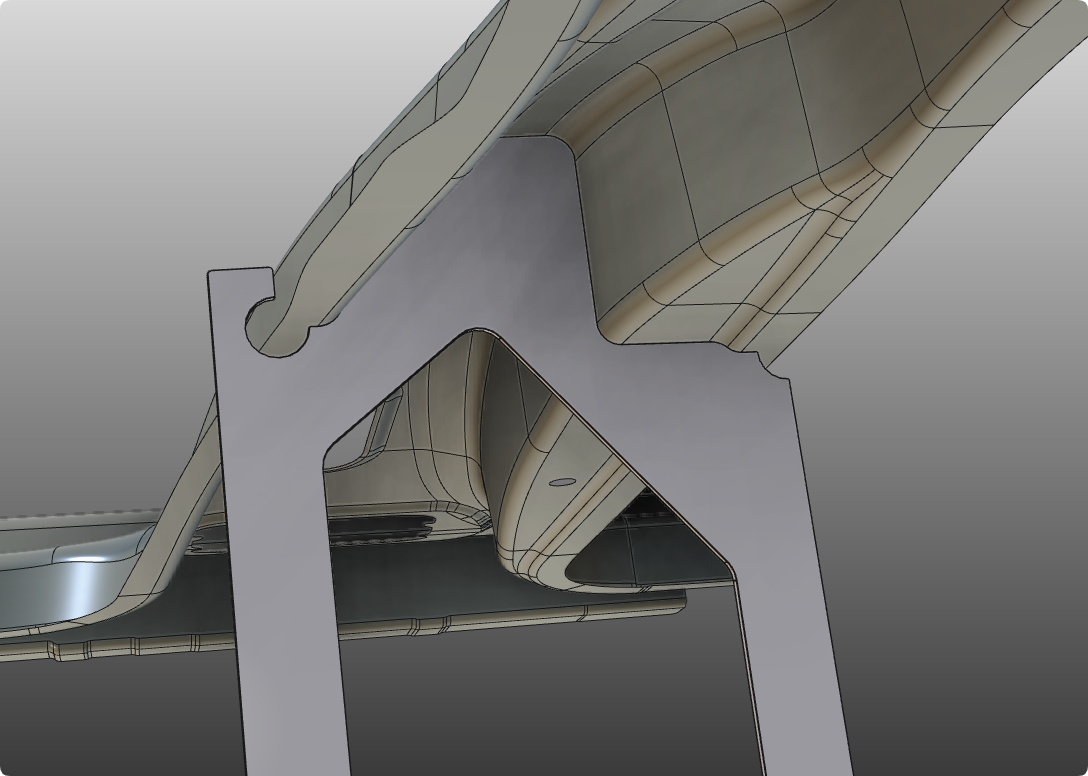

第一步，让我们注意这个支撑板，它将从内部往上卡住工件。对于一些有弹性或者内部形状复杂的工件来说，这个支撑板的生成会倒置工件无法顺利被夹具板承载。

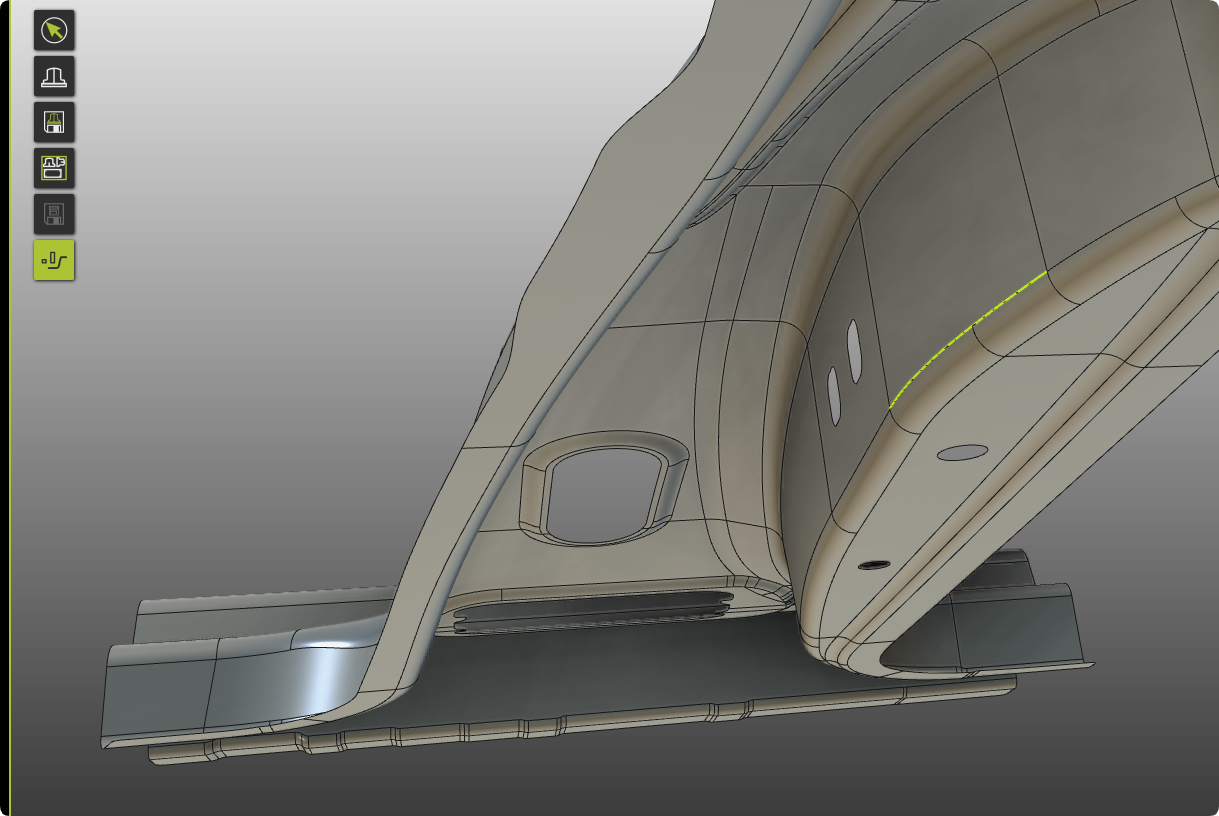

第二步，我们删除原有的支撑板。接着点击需要生成的缝隙，因为这一生成比较灵敏，可以按住ctrl批量选择和生成。

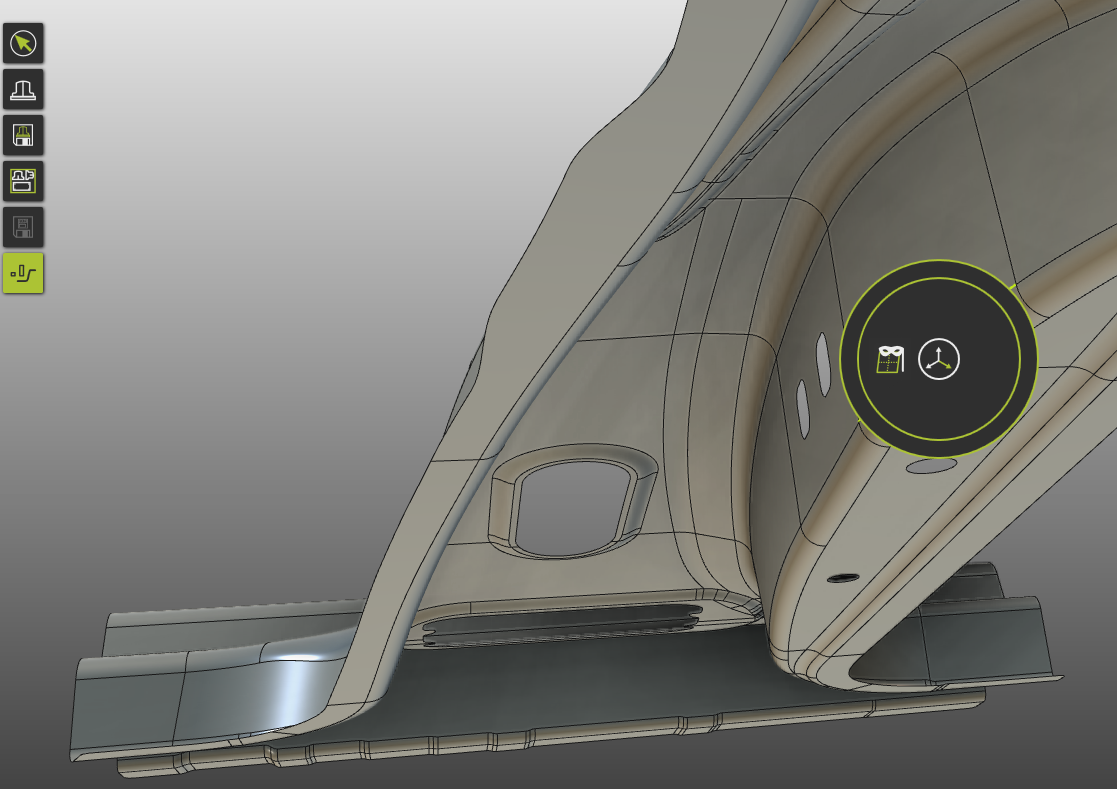

第三步，我们右键焊缝，打开饼状菜单，点击生成。

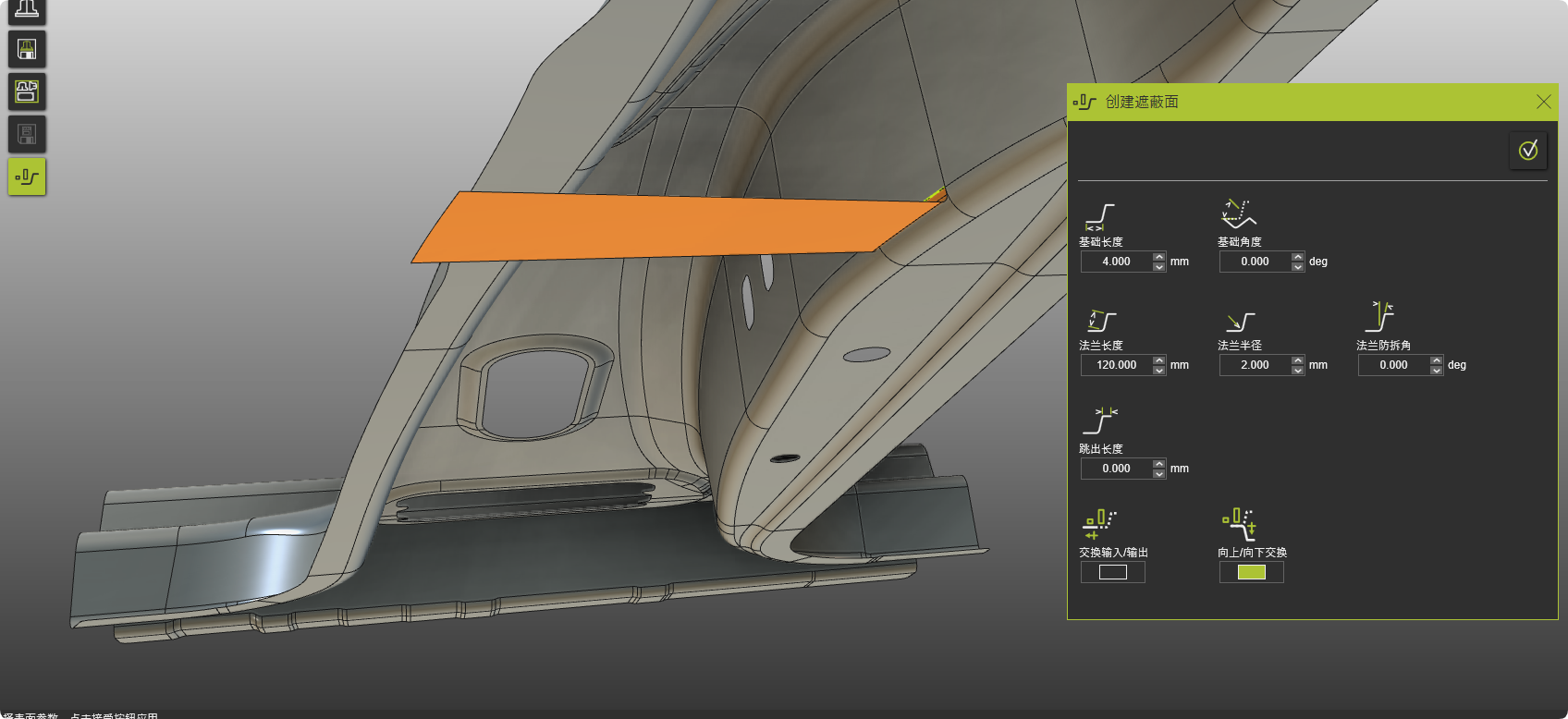

第四步，短暂加载后弹出创建遮蔽板仪表盘。在这里我们可以调节对应参数。

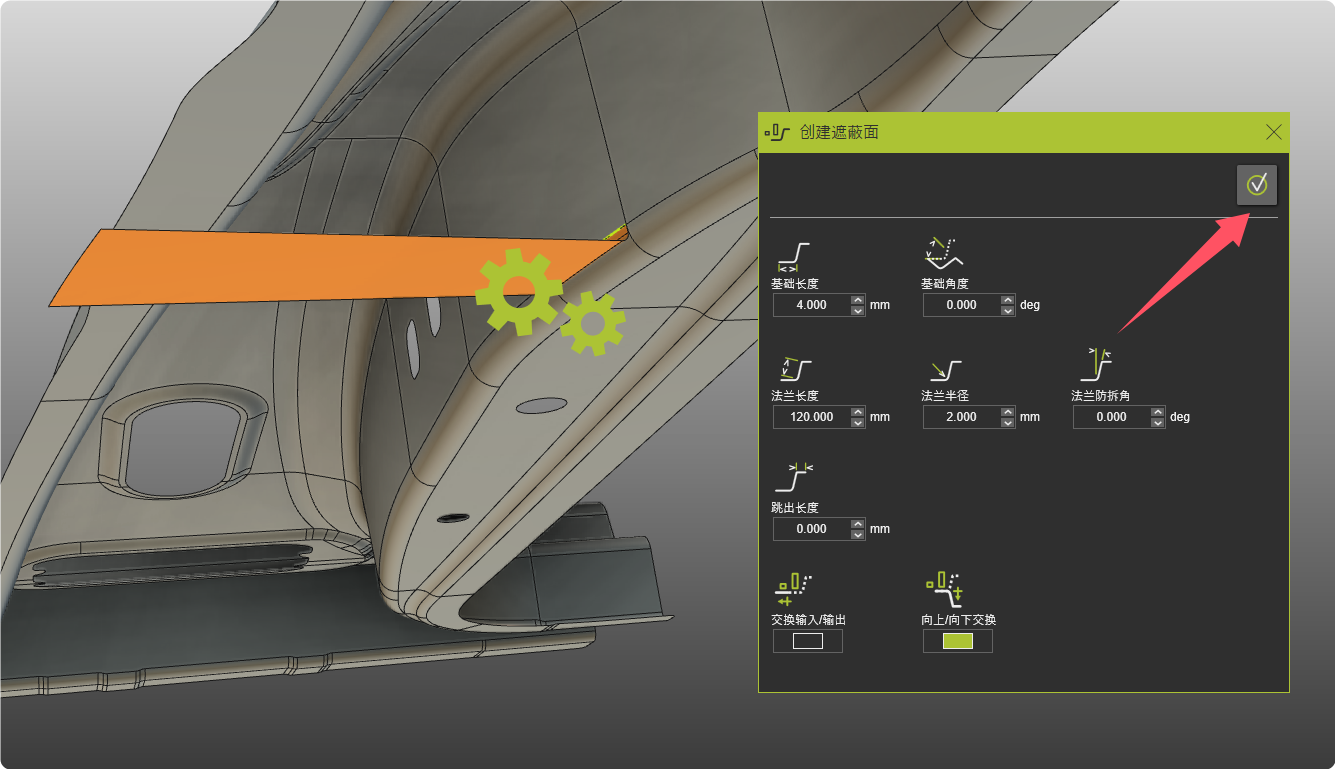

第五步，在完成遮蔽面数据的调整之后，我们点击遮蔽面右上角的勾完成生成。

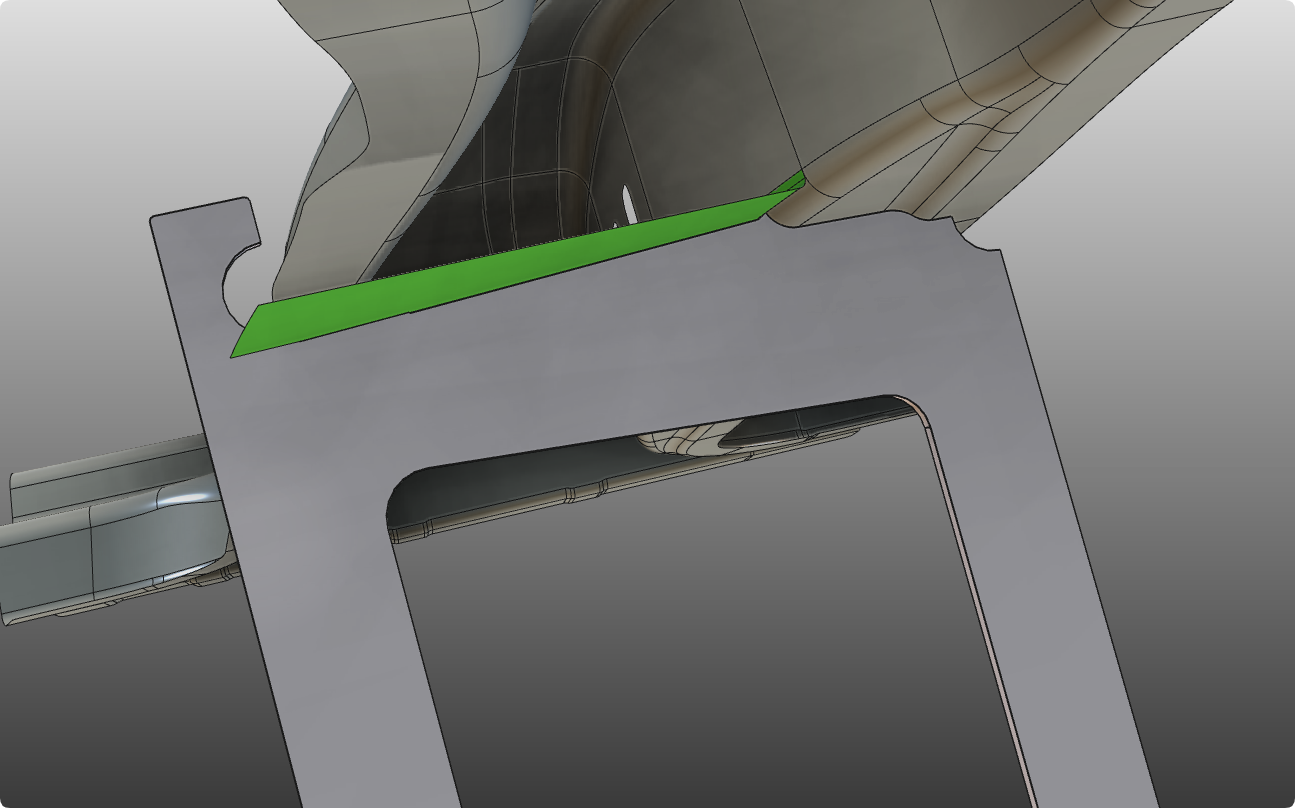

第六步，遮蔽面变成绿色，这代表遮蔽面固化下来。此时遮蔽面产生了实体物理效果，即可以阻挡支撑板生成。

第七步，此时生成支撑板可以发现遮蔽板已产生左右，阻碍了夹具往上生成。

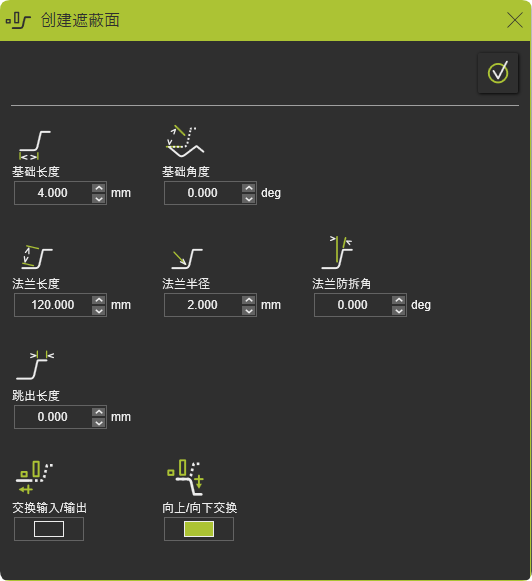

虚拟遮蔽板仪表盘

属性	描述	备注
基础长度	辅助面与工件相邻面的长度（辅助面基础面的长度）
基础角度	辅助面与工件相邻面的夹角度数（辅助面基础面与工件相邻面的夹角）
法兰长度	辅助面的法兰面（转弯后的面）的长度
法兰半径	辅助面的基础面与法兰面的拐角弧面的半径
法兰防拆角	辅助面的基础面与法兰面的拐角弧面的角度	-90°—90°
跳出长度	法兰面的延伸面的长度
交换输入/输出
向上/向下交换	反转辅助面角度
