仪表板 工艺仿真对象命令打开其仪表板。

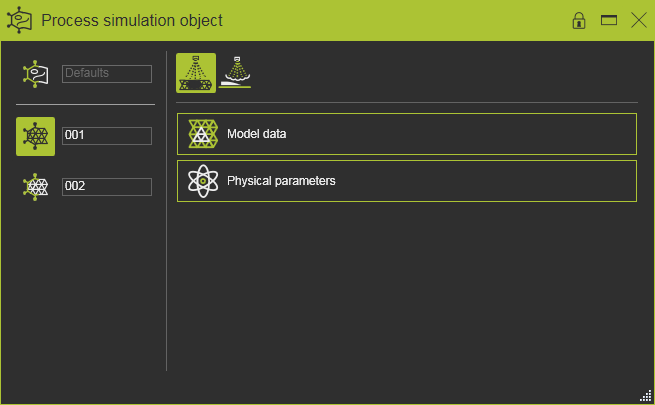

仪表板基本上有四个信息或交互部分，以分隔线分开。在右上角，显示了可模拟的（即有许可证的）制造工艺列表。在其下方，显示了所选工艺模型的属性，这些属性以不同的容器分类显示。在仪表板左侧，列出了工艺仿真对象。在顶部分隔线之上，可为活动的选定工艺模型定义默认设置。在下方，列出了活动工件上的所有已创建的PSO。

工艺模型 所有有许可证的工艺模型都显示在顶部行。高亮显示的图标表示当前工艺模型，其属性显示在下方区域，如以下示例。

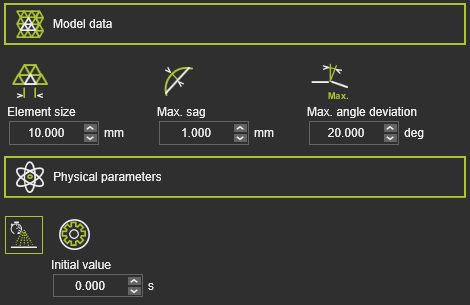

每个工艺模型都有两个属性容器。模型数据容器包含用于生成工艺仿真对象的属性。每个工艺模型基于特定的几何元素计算：如点、轮廓或表面。因此，每个工艺模型将有自己特定的模型数据属性来生成工艺仿真对象。 物理参数容器包含所有可以模拟的工艺模型的物理参数。每个参数的初始值可以设置。这是生成工艺仿真对象时参数的起始值。

默认值

默认值部分是仪表板的一部分，在这里可以为每个可用的工艺模型设置工艺模型参数的默认值。当生成新的工艺仿真对象时，将应用这些默认值。

工艺仿真对象

在默认值下方，显示了已创建的工艺仿真对象列表。它包含了工件内的所有对象，无论对象分配的是哪个工艺模型。 选择工艺仿真对象的名称字段，可以让编辑器在需要时修改名称。 所选对象会高亮显示。在仪表板的顶部行，显示该对象活动工艺模型的参数。当多个工艺模型分配给该对象时，可以查看和修改每个模型的参数。唯一的限制是，对象只能分配具有相同模型数据类型的不同工艺模型。 将鼠标悬停在对象上或在此选择一个对象，可以在3D视图中交叉高亮显示相应对象，反之亦然。 对象上也有一个圆形菜单。



导出工艺仿真数据

重置为初始值

移除工艺仿真对象
