命令 使用侧切过程几何命令，可以创建专用的轮廓过程几何。它是表面边界上的一种特殊轮廓定义，法线方向由表面的等参数确定，即表面的切线方向。

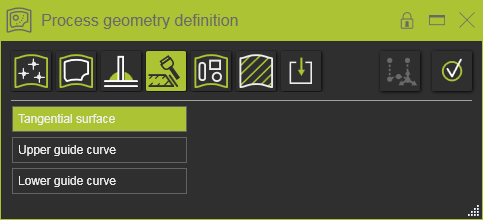

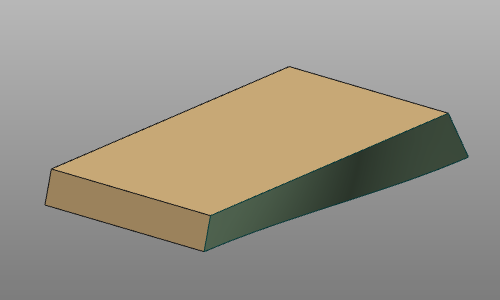

第一个要选择的元素是切线表面。可以选择单个面，也可以通过常见的多选方式扩展选择。完成后，选择必须通过

-键或面板中的执行按钮进行确认。再次选择面板中的控件可以修改表面选择。 此时可能有两种情况。

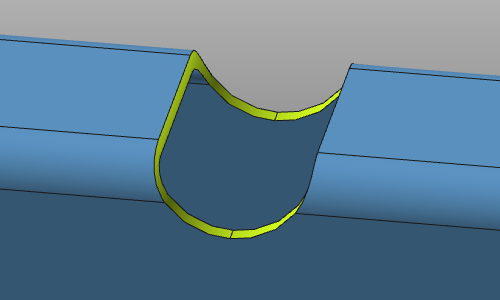

封闭表面 在一种情况下，所选择的表面构成一个“封闭”区域。

这意味着该区域的上边界和下边界也构成了一个封闭轮廓。在这种情况下，系统将自动使用这些边界定义上下导向曲线。面板会相应地作出反应。

除了确认外，可以在不进行任何进一步选择的情况下生成过程几何。 自动检测到的轮廓可以被用户定义的轮廓替换。只需在面板中选择控件并选择一个边缘以开始轮廓搜索。

开放表面

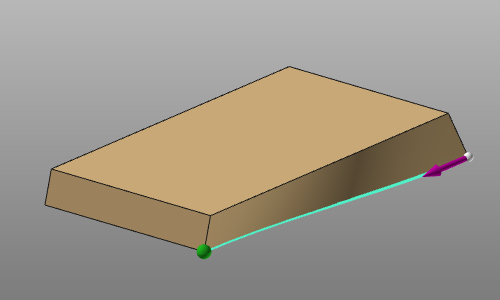

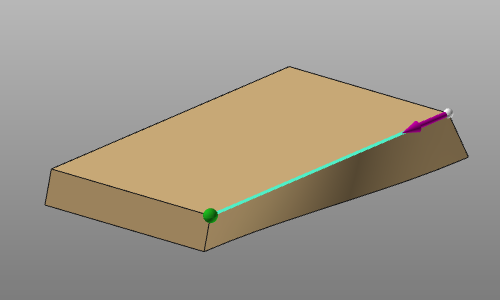

对于“开放”表面，系统可能无法自动找到必要的上下导向曲线。在这种情况下，需要手动定义它们。 对于每条导向曲线，将启动轮廓搜索。



需要确认所需的导向曲线，该曲线将在面板中标记。

在过程几何最终创建之前，随时可以通过点击面板中的控件编辑每条导向曲线。新的选择将替换现有的导向曲线。
