常规形状基础的工艺几何

常规形状基础的工艺几何

WP工作台 \ 工艺几何

OLP工作台 \ 工艺几何



命令

创建

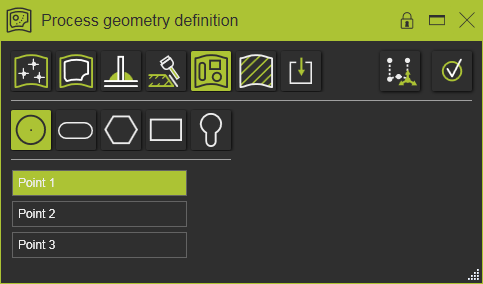

命令 通过常规形状工艺几何命令，可以创建基于常规轮廓的工艺几何。然而，轮廓是一个常规的、预定义的二维形状。系统支持创建几种不同类型的常规形状。它们的共同点是始终通过三个点来创建。



创建 要按顺序创建这样的形状，需要选择三个点。每次选择一个点，面板上都会出现一个确认符号。当三个点都选择完毕且形状可以构建时，会出现一个预览。在最终确认之后，生成工艺几何。

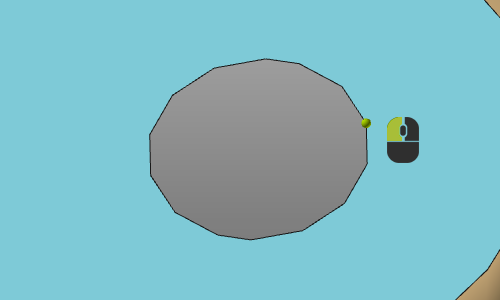

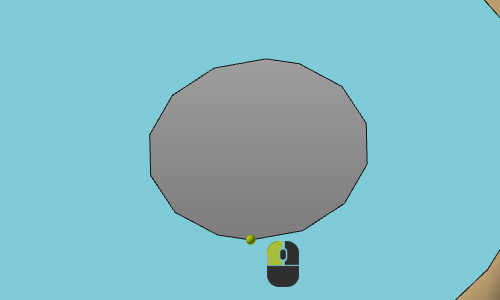

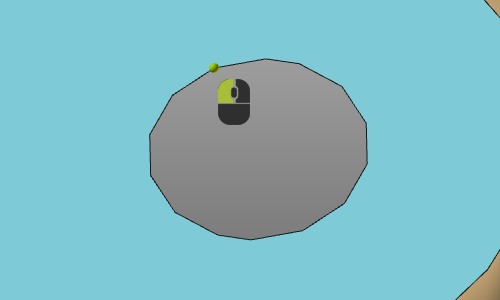

选择三个点

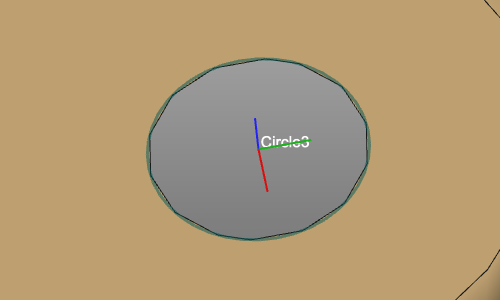

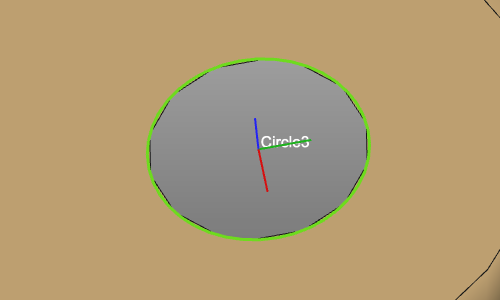

确定点位置 预览 生成工艺几何 只要工艺几何的生成尚未确认，就可以修改三点的定义。只需在定义面板中选择所需的点以激活它，然后在3D中选择新的点，预览会立即更新。
