基于点的过程几何

../../_images/page_12white.png
WP工作台 \ 过程几何

 OLP工作台 \ 过程几何
../../_images/processgeometry_points.png

../../_images/open16_stretch_grey.png
命令

 创建

 编辑

 更多参考信息

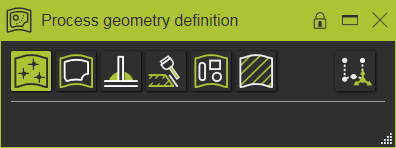

命令使用点命令，这种类型的过程几何可以被创建和编辑。
../../_images/pg_create_15.png

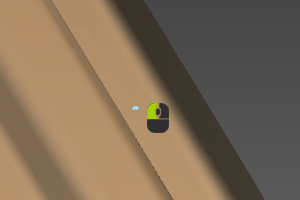

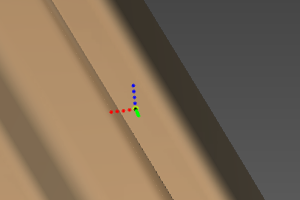

创建命令启动后，只需在3D视图中选择现有的点，或选择工件上的顶点。无需进一步操作，过程几何（PG）会立刻生成。基于点的过程几何会显示出来，可以通过一个虚线框来识别，它的方向与工件的原点一致。蓝轴表示法线方向，红轴表示切线方向。
../../_images/wp_processgeometry_22a.png

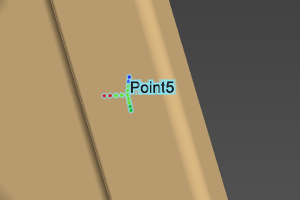

选择结果当鼠标悬停在过程几何上时，会显示其名称。

编辑
../../_images/information_241.png
现有的过程几何对象总是可以修改，但只有在相应的命令已经启动的情况下。当鼠标悬停在PG对象上时，可以调用编辑圆形菜单
../../_images/1_processgeometrypoint_edit.png

../../_images/manipulator.png
激活操纵器
../../_images/processgeometry_flipnormal.png
翻转法线方向

 翻转切线方向
../../_images/delete.png
移除过程几何

 更改支撑面

 更改支撑边
../../_images/reset1.png
重置过程几何修改后的点PG不仅显示其轴，还显示其原始方向，如下图所示。
../../_images/wp_processgeometry_27.png

更多参考信息
../../_images/refpages1.png
过程几何
