刀具路径移动

刀具路径移动

OLP 工作台 \ 活动程序 \ 刀具路径变换



命令

逐点移动

命令 通过移动变换，刀具路径将被移动。

只有一种方法来定义移动操作。

逐点移动

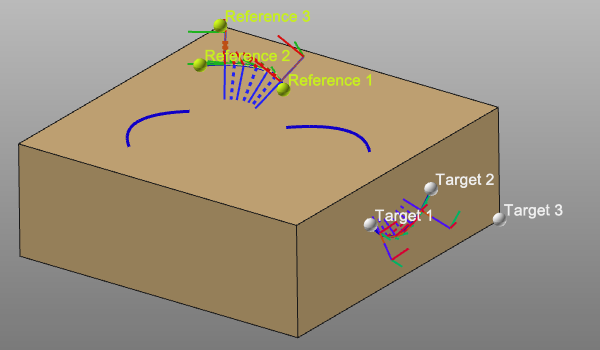

该方法通过选取参考点和目标点成对定义变换矩阵。 从面板上的第一个参考点开始，必须选择对应的3D点，然后选择匹配的目标位置。每个选择的参考点或目标位置通过一个小球体表示。在面板本身，显示一个确认标记。

每一对参考点和目标位置都扩展了变换矩阵。 1. 对 定义参考点和目标位置之间的平移（向量）。

2. 对 定义目标起始位置的旋转。角度通过点2和点1生成的向量之间测量。

3. 对 定义轴到轴的变换。通过点1和点2，点3在参考点和目标位置生成一个临时的、本地的系统。

参考点或目标点可以通过在面板中选取其控制对象进行修改。所选点将自动删除，确认标记消失，可以选择新的点再次完成定义。
