路径镜像

路径镜像

OLP工作台 \ 活动程序 \ 路径变换



命令

点对点平分

平分两个平面

框架

操纵器位置

镜像方向选项

复制位置选项

命令 使用镜像变换将创建路径的镜像副本。

有四种不同的定义方法可用。

点对点平分

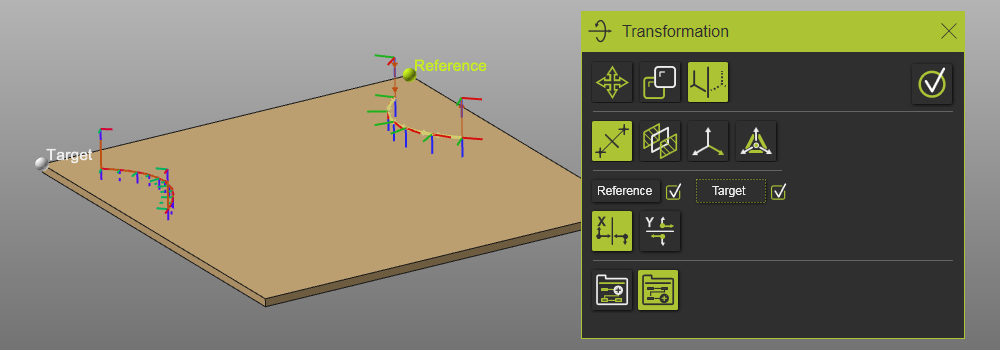

该方法在两个选定点之间的向量平分且垂直的位置建立镜像平面。 从面板中的参考点开始，需要选择相应的3D点，然后选择目标位置。所选的参考或目标位置由一个小球表示。面板本身显示确认标记。

可以通过在面板中选择其控制对象来修改参考或目标点。所选点将自动删除，确认标记消失，然后可以选择新点以再次完成定义。

平分两个平面

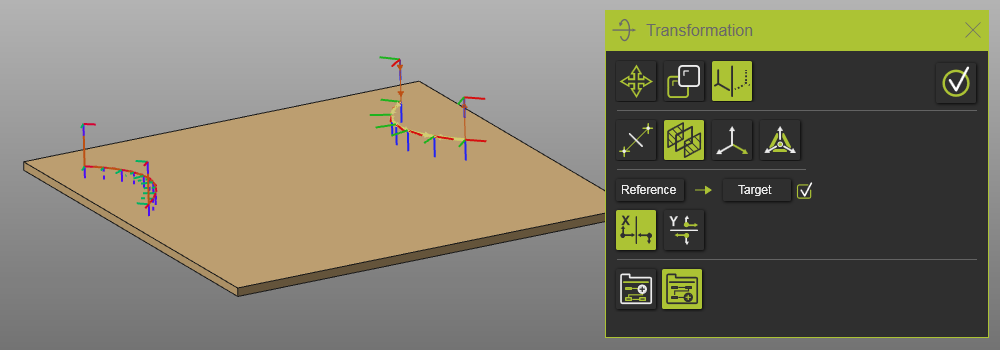

该方法在两个选定平面之间的平分位置建立镜像平面。 从面板中的参考开始，需要选择相应的3D平面，然后选择目标平面。当正确选择平面时，面板中的两个控制都会标记确认符号。

目前，该方法受限于目标平面必须与选择的参考平面平行。

框架

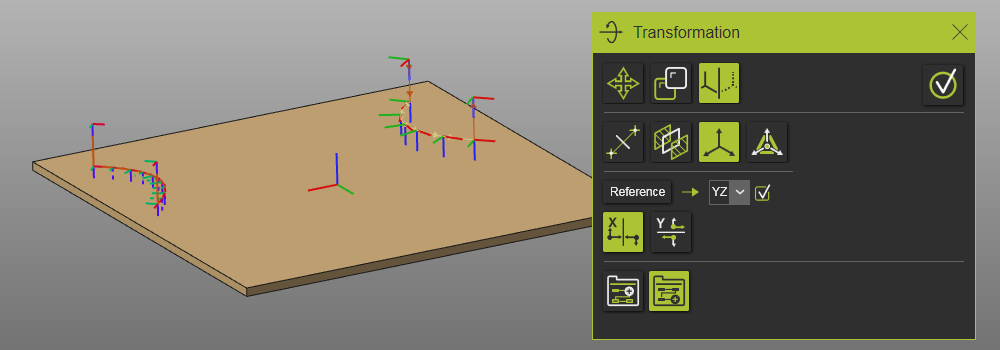

该方法使用框架或轴系统的平面作为镜像平面。 从面板中的参考开始，需要选择相应的3D框架。然后从下拉选择器中定义该框架的镜像平面，面板中出现确认符号。



操纵器位置

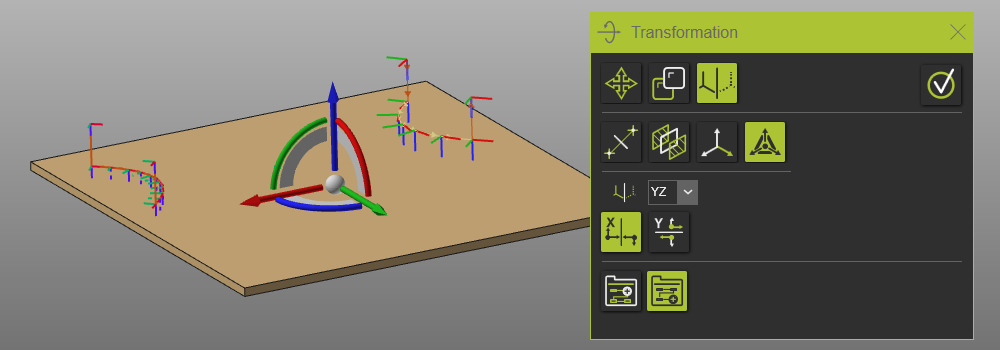

该方法使用操纵器的平面作为镜像平面。 操纵器必须被定位，然后从下拉选择器中定义镜像平面。当完成有效的镜像定义时，面板中出现确认符号。



镜像方向选项 当镜像坐标系，如路径元素时，结果可能导致左手坐标系。然而，这是可以避免的。镜像操作将为结果路径元素生成右手坐标系。 为了实现这一点，需要反转（或镜像）镜像元素的某个轴。根据镜像操作，可以选择X轴或Y轴。 通过镜像方向选项定义哪条轴的镜像路径元素将被反转。

镜像X 将路径元素的X轴镜像以实现右手坐标系。



镜像Y 将路径元素的Y轴镜像以实现右手坐标系。

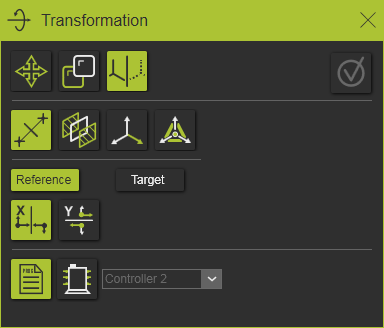

复制位置选项 通过重复操作，可以选择复制的路径在程序流程图中的放置位置。该选项取决于命令初始的来源，例如程序、操作组或操作。 这些复制位置选项放置在面板的底行。

在程序中

添加到相同控制器 新程序将被创建并添加到控制器的程序列表中。

添加到其他控制器 程序将被复制到从下拉列表中选择的其他控制器中。 在操作组中

之后添加 将复制的操作组直接添加到原始分组后。

添加到最后位置 将复制的操作组添加到流程图中的最后一个操作组后。 在操作中

之后添加 将复制的操作直接添加到原始操作后。

添加到最后位置 将复制的操作添加到其分组中的最后一个操作后。
