设置OLP项目¶

../../_images/page_12white.png
OLP工作台

 自动化构建器工作台
../../_images/assign.png

../../_images/open16_stretch_grey.png
命令

 基座框架和工具框架

 制造技术

 工件设置

 更多参考信息

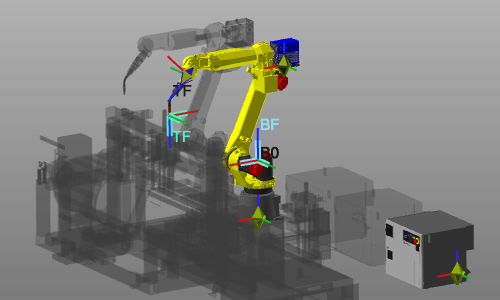

命令通过设置命令，可以进行任何离线编程所需的最小和必要配置。它包括设置两个主要坐标系：工具框架和基座框架。此外，如果尚未在资源级别分配制造技术，那么需要在这里进行分配。命令启动后，已经定义的基座和工具框架将被高亮显示。

../../_images/olp_setup_1_222.png

在这里可以定义配置和其它相关内容。

基座框架和工具框架在基座和工具框架类型中，可以调用一个圆饼菜单来编辑框架或框架设置。

../../_images/1_olp_baseframe.png

../../_images/manipulator_reset.png
重置操纵器
../../_images/framebase.png
设置活动基座框架
../../_images/add.png
创建新的基座框架
../../_images/edit2.png
移动基座框架
../../_images/delete.png
移除基座框架
../../_images/rename.png
重命名基座框架工具框架的圆饼菜单与上面显示的基座框架圆饼菜单相同。

制造技术对于控制器及其资源，可以在此管理制造技术及其程序。控制器或资源组件上会打开一个圆饼菜单。

../../_images/information_241.png
建议在将要执行制造过程的工具资源上设置技术。

../../_images/1_olp_setup_214.png

../../_images/manipulator.png
激活操纵器
../../_images/rb_homepos.png
设置资源初始位置
../../_images/showselection.png
将选中的移动到另一个工作区
../../_images/olp_technology.png
设置技术
../../_images/olp_program.png
设置活动控制器程序
../../_images/view_pan.png
移动组件
../../_images/calibration.png
校准

工件设置在工件上有一些额外的功能可用于设置工件本身。

../../_images/1_olp_wpc_setup.png

../../_images/manipulator.png
激活操纵器
../../_images/wp_replace.png
更换工件
../../_images/showselection.png
将选中的移动到另一个工作区
../../_images/wp_variants.png
打开工件联合树
../../_images/view_pan.png
移动工件
../../_images/calibration.png
校准

更多参考信息
../../_images/refpages1.png
制造技术
