###编辑板夹具

编辑板夹具

../../_images/page_12white.png
FB工作台 \ 构建夹具
../../_images/fb_fixturecreate.png
编辑和更新有几种方法可以修改夹具设计。可以直接在3D几何图形上进行修改，也可以在夹具属性仪表板中使用参数进行修改。主要区别在于，在3D空间中可以单独修改板，而在属性仪表板中，输入的更改适用于所有板，整个夹具。对基板或支撑板在3D中进行的更改通常会自动更新该板。对支撑板的某些更改还需要更新基板。

对于标准夹具类型，基板将自动更新。因此，在每次更改后，如果需要，基板将重新计算。对于带法兰的夹具类型，这种情况略有不同。当预计会有多个修改时，这种即时重新计算变得效率较低。最好是先收集所有修改，然后进行全面重新计算。

为了启用这种工作流程，在3D空间的左上角会显示一个大指令按钮。这个按钮有两种状态：
../../_images/olp_programrecompute_3.png

无需重新计算需要重新计算在对焊接夹具进行任何需要更新基板的修改后，该按钮会变成橙色表示。只有按下按钮后，基板才会更新。

夹具高度和方向由操纵器控制。因此，可以重新定位它来修改夹具的整体尺寸。使用操纵器中心的圆形菜单可以进行其他全局更改。
../../_images/1_fb_edit_241.png

../../_images/manipulator_reset.png
重置操纵器
../../_images/pick.png
选择操纵器位置
../../_images/fb_addsupportplatesized.png
添加指定长度的支撑板
../../_images/delete.png
删除夹具
../../_images/fb_fixturecreate.png
创建（未激活）
../../_images/fb_fixtureupdate.png
更新夹具
../../_images/fb_addtower.png
添加塔

使用操纵器X轴或Y轴上的圆形菜单可以进行更多的全局夹具更改。
../../_images/1_fb_editonmanipulatoraxis.png

../../_images/manipulator_reset.png
重置操纵器
../../_images/alignment.png
对齐操纵器轴
../../_images/fb_addsupportplatesized.png
添加指定长度的支撑板
../../_images/fb_splitbaseplate.png
分割基板

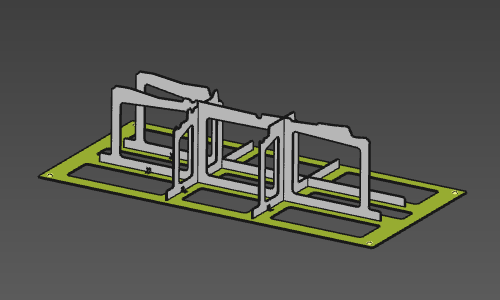

../../_images/fb_baseplate_1.png
基板在悬停在基板上调用圆形菜单后，可以开始进行基板的特定修改。
../../_images/1_fb_editbaseplate_241.png

../../_images/manipulator_reset.png
重置操纵器
../../_images/fb_addhole.png
添加固定孔
../../_images/delete.png
删除夹具
../../_images/fb_engraving.png
雕刻文字
../../_images/view_pan.png
移动基板
../../_images/resize.png
调整基板大小

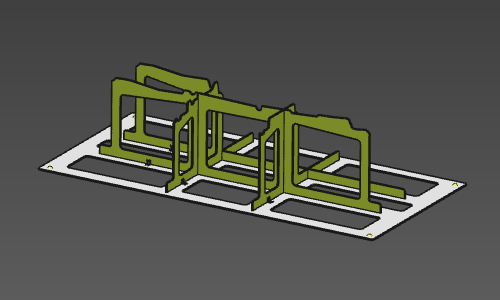

../../_images/fb_supportplate_1.png
支撑板在悬停在支撑板上调用圆形菜单后，可以开始进行支撑板的特定修改。
../../_images/1_fb_editsupportplate.png

../../_images/manipulator_reset.png
重置操纵器
../../_images/fb_splitsupportplate.png
分割支撑板
../../_images/fb_addhole.png
添加孔
../../_images/delete.png
删除支撑板
../../_images/fb_engraving.png
雕刻文字
../../_images/view_pan.png
移动支撑板
../../_images/resize.png
调整支撑板大小

../../_images/fb_supportplate_7.png

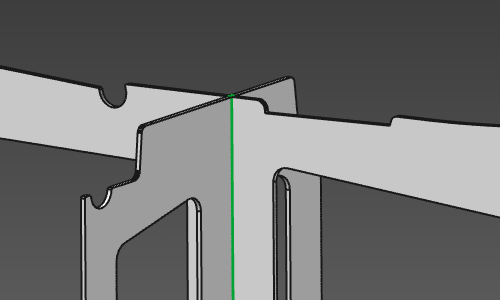

悬停在两块支撑板的交叉处以修改交叉类型或其尺寸。
../../_images/1_fb_editsupportplateintersection.png

../../_images/manipulator.png
激活操纵器
../../_images/fb_intersectiontype.png
更改支撑板交叉类型
../../_images/edit2.png
编辑交叉尺寸

孔和雕刻对于基板和支撑板，都有几个常见的编辑功能可用。
../../_images/fb_hole_2.png
悬停在孔草图上以修改孔。
../../_images/1_fb_edithole.png

../../_images/manipulator.png
激活操纵器
../../_images/delete.png
删除孔
../../_images/view_pan.png
移动孔
../../_images/resize.png
更改孔径

../../_images/fb_baseplate_5.png

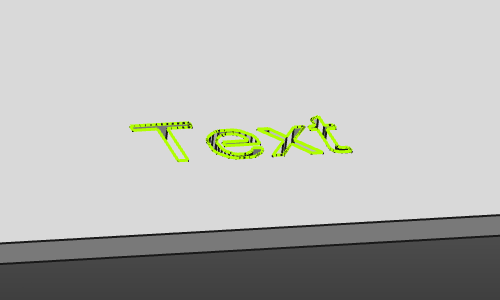

并悬停在雕刻文本上以进行修改。
../../_images/1_fb_editengraving.png

../../_images/manipulator_reset.png
重置操纵器
../../_images/view_pan.png
移动雕刻文本
../../_images/delete.png
删除雕刻文本
../../_images/edit2.png
编辑文本

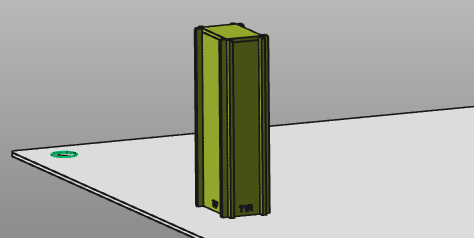

塔在悬停在塔上时，可以对其进行修改。
../../_images/2_fb_edittower.png

../../_images/manipulator_reset.png
重置操纵器
../../_images/edit2.png
修改塔
../../_images/fb_addhole.png
添加孔
../../_images/copy.png
复制塔
../../_images/delete.png
删除塔
../../_images/view_pan.png
移动塔

../../_images/fb_tower_7.png
