添加指定长度的支撑板

FB工作台 \ 建立夹具 \ 编辑夹具 \ 编辑夹具设计



使用“添加指定长度的支撑板”命令可以向夹具设计中添加一个预定义长度的新支撑板。一个小窗口会出现以输入所需长度。这个长度指的是板的工件支撑区域，而不是板的总长度。
新的支撑板是以操作器的位置和方向为参考创建的。

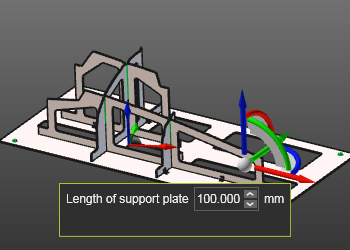

位置和长度

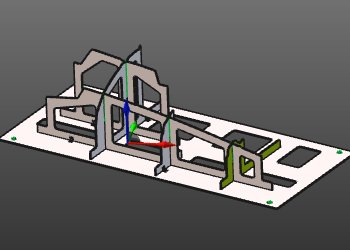

添加的板

当在操作器的U轴或V轴上执行该命令时，会在该方向上创建一个新的支撑板。当在操作器的中心执行该命令时，会创建两个新的支撑板；一个在U方向，另一个在V方向。



将操作器放置在基板边界之外，或工件（投影）边界之外，将会禁用该功能。



或者，可以打开子菜单以获得其他支撑板创建功能。
