更换支撑板交叉

更换支撑板交叉


../../_images/page_12white.png
FB工作台 \ 构建夹具 \ 编辑夹具 \ 编辑支撑板交叉
../../_images/fb_intersectiontype.png
在创建夹具时，支撑板的顶部形状与其支撑的工件轮廓匹配。然而，对于工件的特殊固定，可以在两个支撑板的交叉处添加设计特征，如插销或插销孔。更换类型命令将打开一个子菜单，以选择新的交叉类型。设计更新将自动执行。
../../_images/2_fb_editsupportplateintersection.png

../../_images/fb_intersectiondefault.png

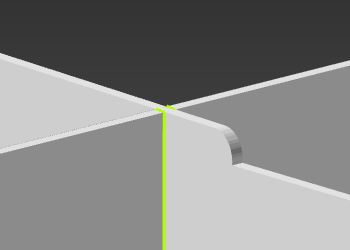

无
../../_images/fb_supportplate_3a.png

../../_images/fb_intersectionpin.png

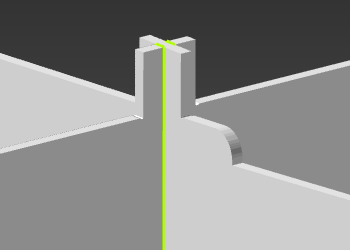

插销
../../_images/fb_supportplate_3b.png

../../_images/fb_intersectionpinhole.png

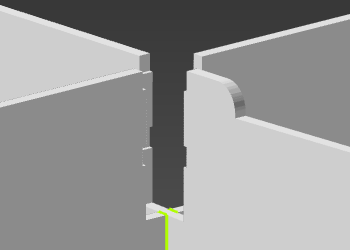

插销孔
../../_images/fb_supportplate_3c.png
