构建板夹具


../../_images/page_12white.png
FB 工作台 \ 构建夹具
../../_images/fb_fixturebuild.png

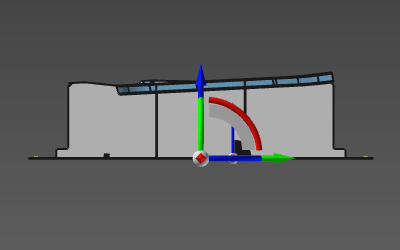

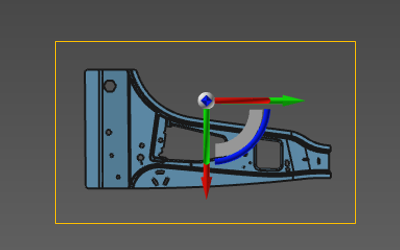

当工具栏中的“创建”命令启动时，系统会自动在 3D 视图中激活操纵器。现在操纵器控制夹具的设计。操纵器的 UV 平面是参考平面，这也是夹具底板的计算基准。换句话说：UV 平面与工件之间的距离定义了夹具的整体高度。操纵器的 U 轴是底板方向的参考。
../../_images/fb_create_1a.png

../../_images/fb_create_2a.png
高度 方向 当操纵器定位后，需要选择将要构建夹具的工件。然后可以从操纵器的中心调用 Pie 菜单。
../../_images/1_fb_create.png

../../_images/manipulator_reset.png
重置操纵器
../../_images/pick.png
选择操纵器位置
../../_images/fb_fixturecreate.png

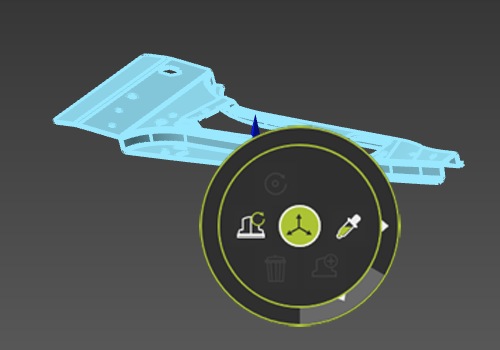

创建板夹具 使用此 Pie 菜单中的创建命令将计算夹具。
../../_images/fb_create_4b.png

../../_images/fb_create_4a.png

../../_images/fb_create_4c.png

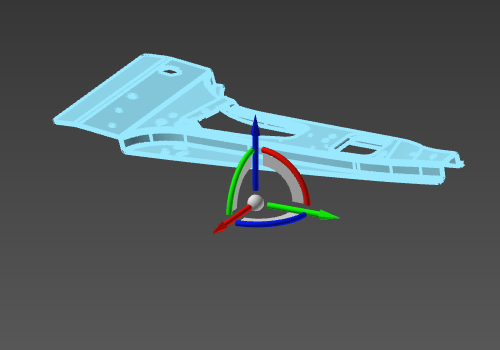

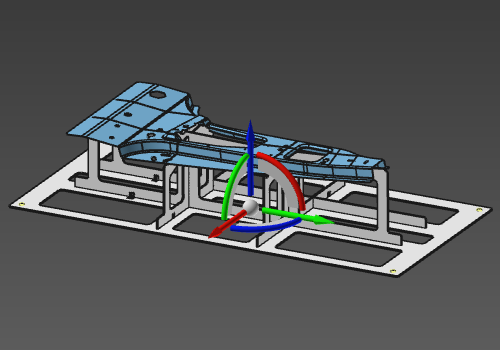

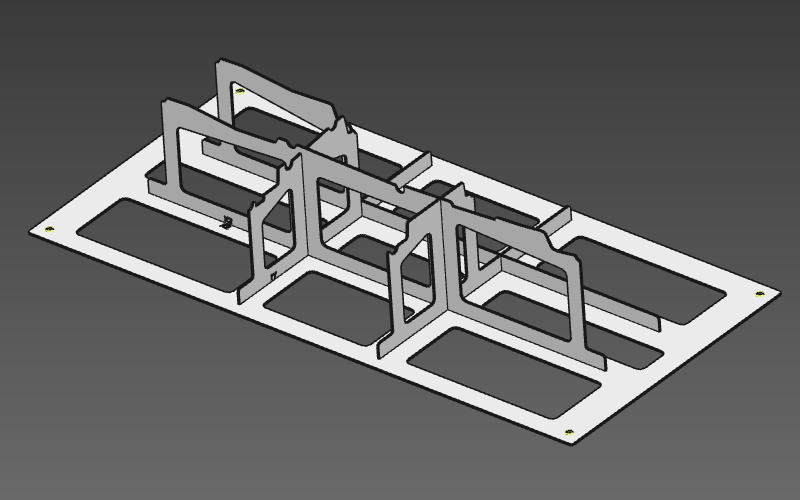

选择工件 启动命令 结果 基于系统预定义参数，夹具由一个底板构成，底板的四个角上有安装孔，并在长度和宽度方向均匀分布有两个工件支撑板，即操纵器的 U 和 V 方向。底板的尺寸由工件周围的外接框确定。
../../_images/fb_create_5.png

../../_images/information_241.png
夹具是一种常规资源类型的对象。这意味着通过使用 资源属性 面板，可以定义或修改夹具的多个属性。
../../_images/refpages1.png
夹具
