平移、旋转和缩放

3D 视图 \ UI 交互



平移

旋转

缩放

中心图形

平移 平移操作是通过按住鼠标中键并拖动鼠标到任意位置来激活的。当按住鼠标中键时。

它将相机位置移动到屏幕的二维平面中。虽然在视觉上似乎是几何图形在屏幕平面中移动，但实际上是相机视点的位置朝相反方向移动。

旋转 使用鼠标的组合键可以轻松地绕3D模型旋转相机。按住鼠标中键然后按下左键或右键，并同时按住两个键，将激活旋转。拖动鼠标会旋转相机位置。

或

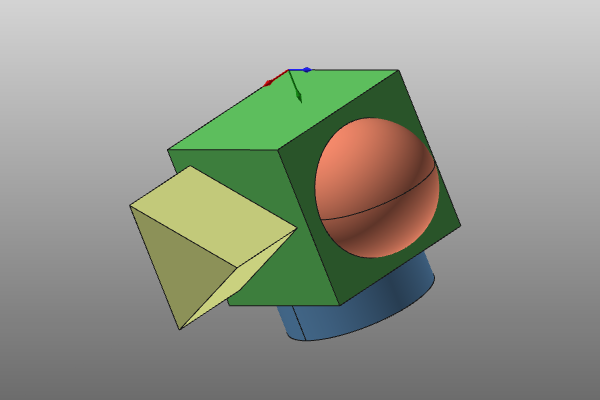

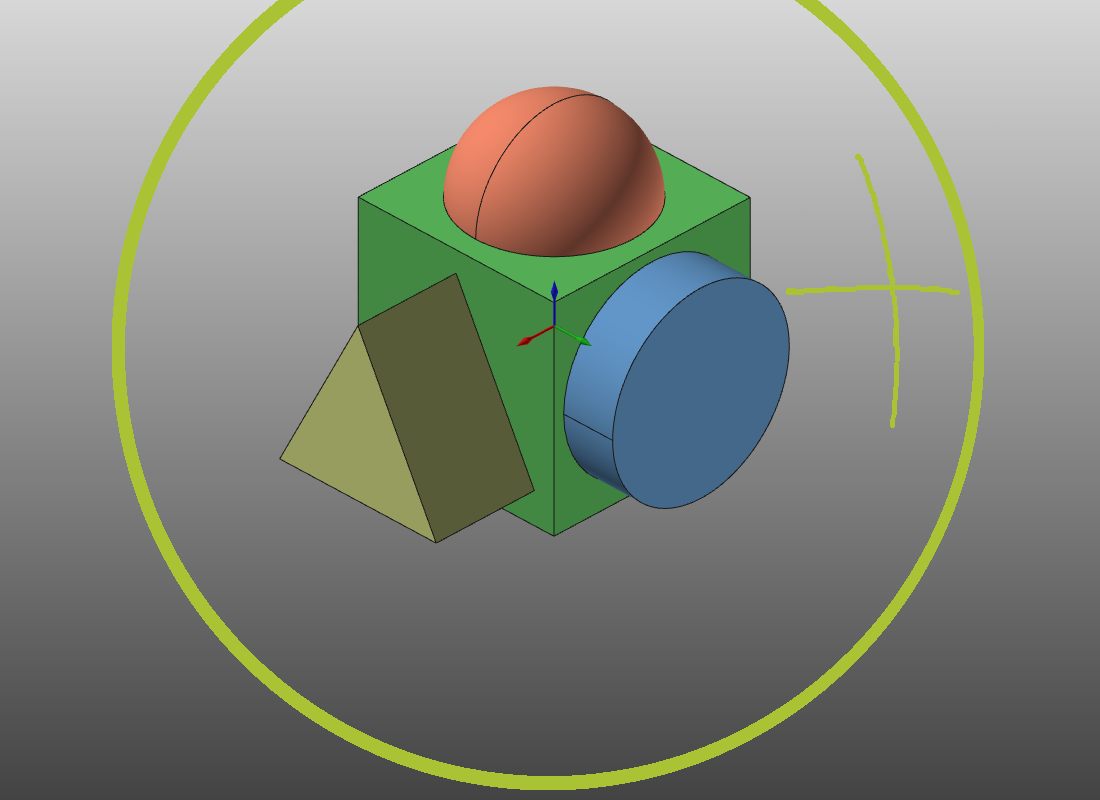

一旦按下鼠标键组合，一个带符号的圆圈将显示。该符号的形状，以及随后的旋转行为取决于动作启动时鼠标的位置。当位于圆圈内时，符号为十字准线，表示一个球体。此时旋转为三维。当鼠标位于圆圈外启动时，符号为一条线，此时旋转为二维。

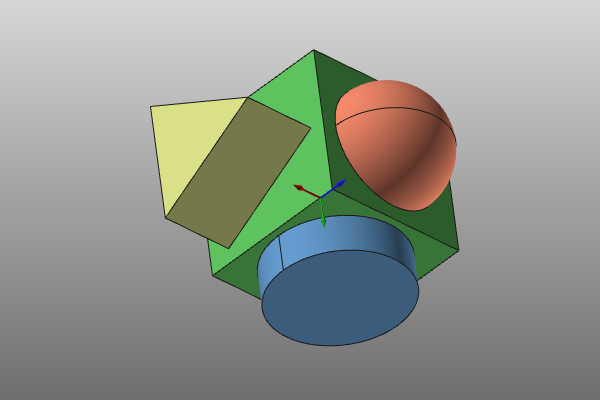

三维 二维 相机位置的旋转始终使用3D视图的中心作为参考。三维旋转允许在所有方向上自由旋转。而二维旋转限制其操作在一个二维平面中，即用户正在看的屏幕。因此，旋转轴位于屏幕中心，方向垂直于屏幕。

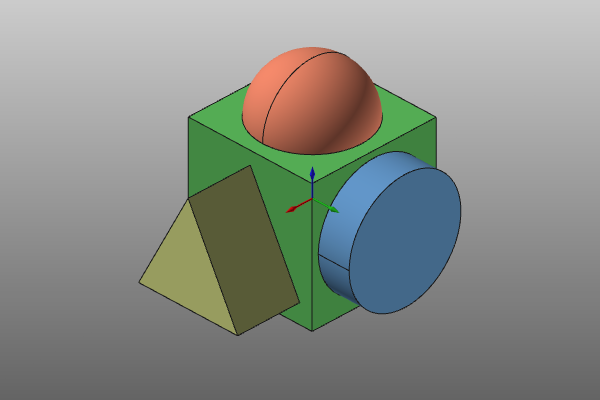

之前 之后 二维旋转具有额外的功能。在3D视图的右下角双击活动框架的旋转轴或其他任何轴系统，将该轴设置为旋转球体的参考。然而，旋转轴本身仍位于屏幕中心。此状态下，被选中的旋转轴大小保持不变，其他两个变小。

再次双击该轴将结束此旋转状态。

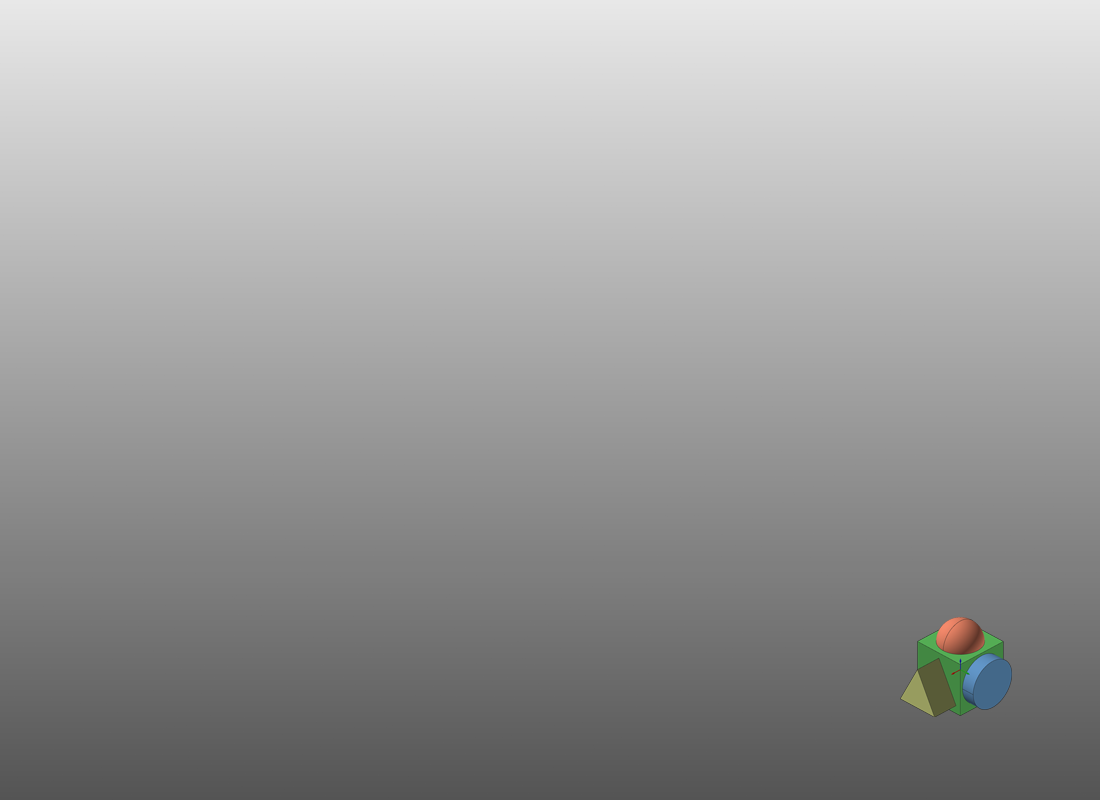

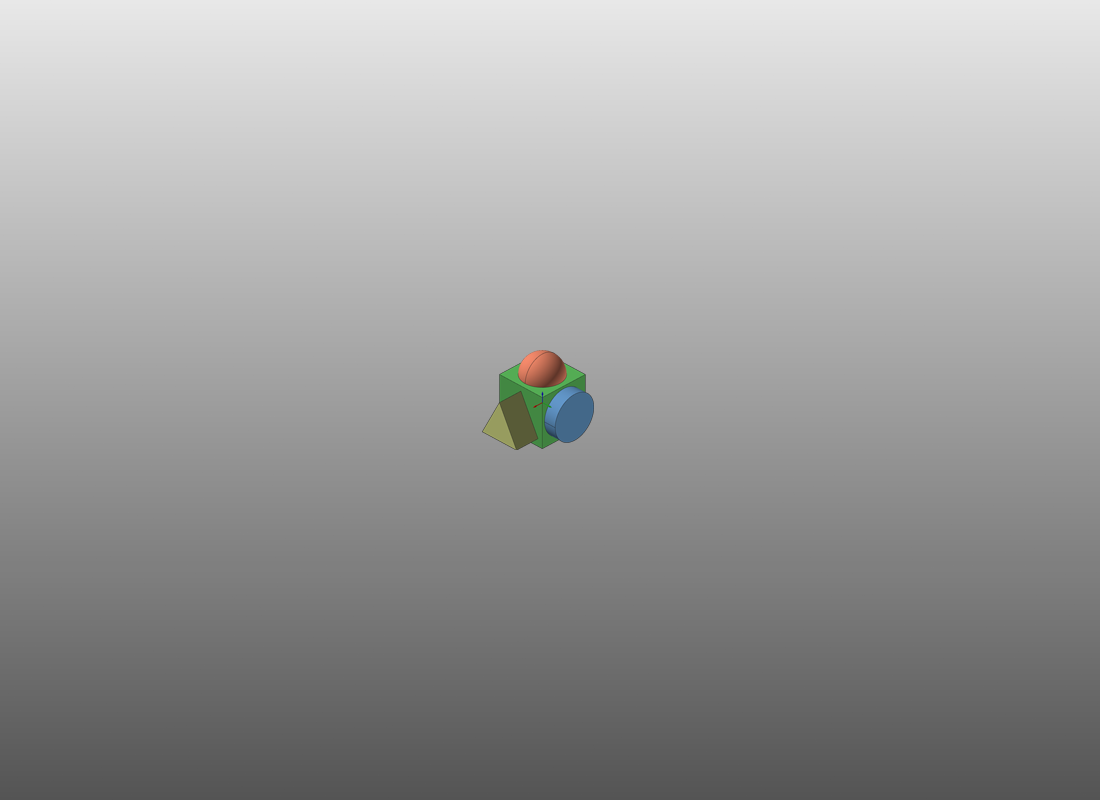

缩放 要缩小视图，只需使用鼠标的滚轮按钮即可。向自己方向旋转滚轮会将相机移离模型，因此缩小视图。相反方向旋转滚轮会将相机移向模型，因此放大视图以增强3D模型的可见性。

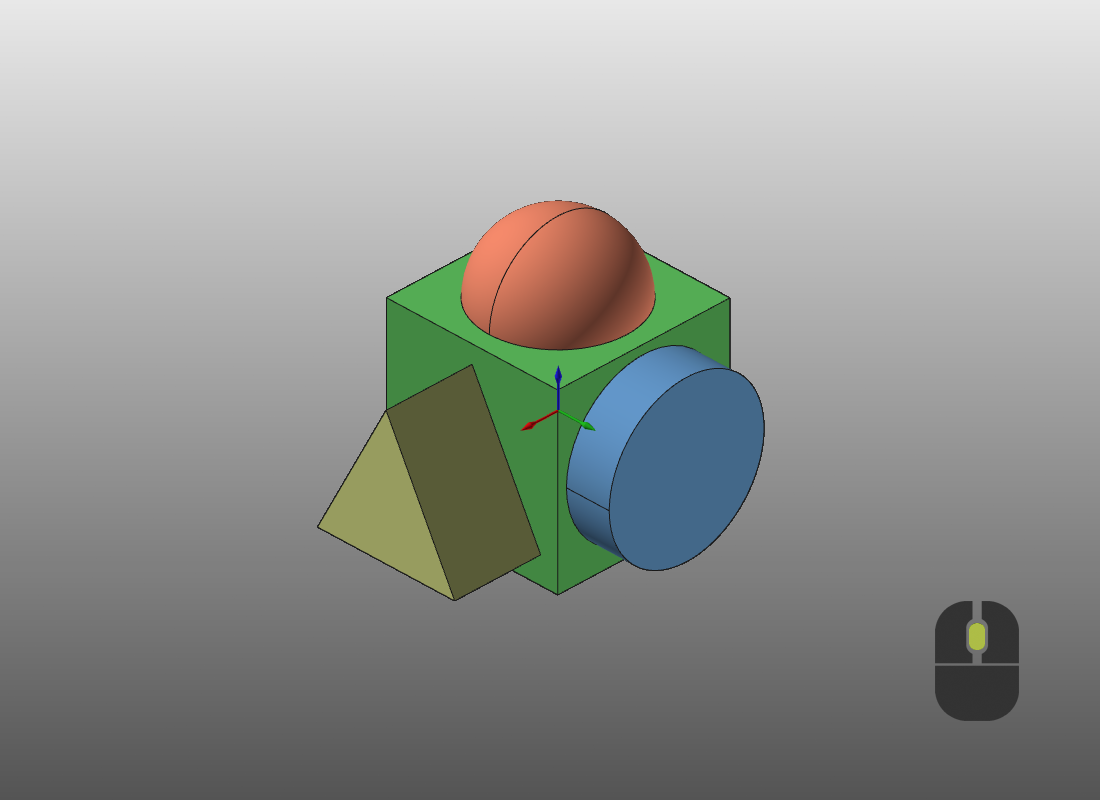

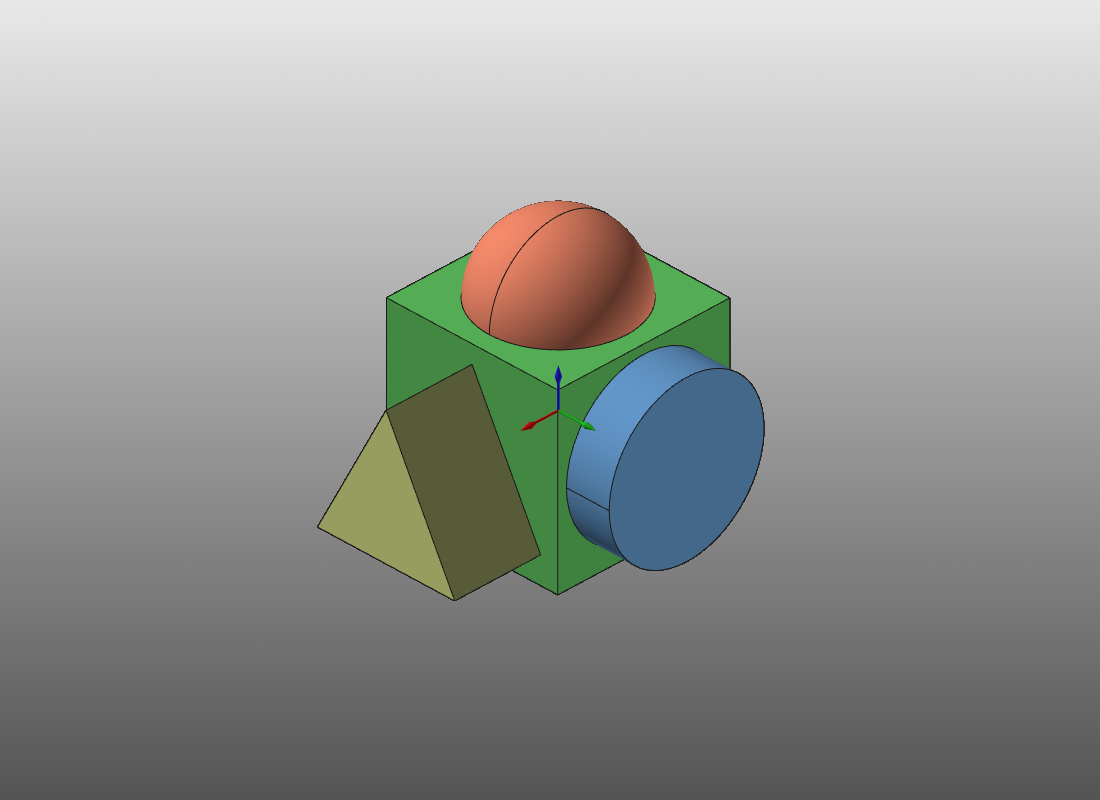

缩放只能影响3D几何图形的可视化。框架（坐标系统）和其他图形符号的显示大小保持不变。 使用滚轮按钮进行缩放时，屏幕上的鼠标位置会自动成为缩放中心投影的视界位置。 另外，也可以使用数字键盘的 + 键（放大）和 - 键（缩小）执行缩放交互。这些键是设置中定义的默认快捷键。与之前的行为不同，这种替代方式始终将屏幕中心设置为缩放视界。













之前 之后

另一个缩放交互方式，通常被CATIA/DELMIA V5用户所熟知。在启动旋转操作后，立即可以执行缩放。旋转由鼠标中键和左键或右键组合启动。释放左键（或右键），但仍然按住中键，将切换鼠标行为到缩放。拖动鼠标会将相机移向或远离3D对象。这个缩放与其他缩放操作的区别在于，它始终以屏幕中心作为缩放视界。显然，重新按下左键或右键将切换回旋转行为。 使用这些鼠标键组合可以很舒适地在旋转和缩放操作之间快速切换。

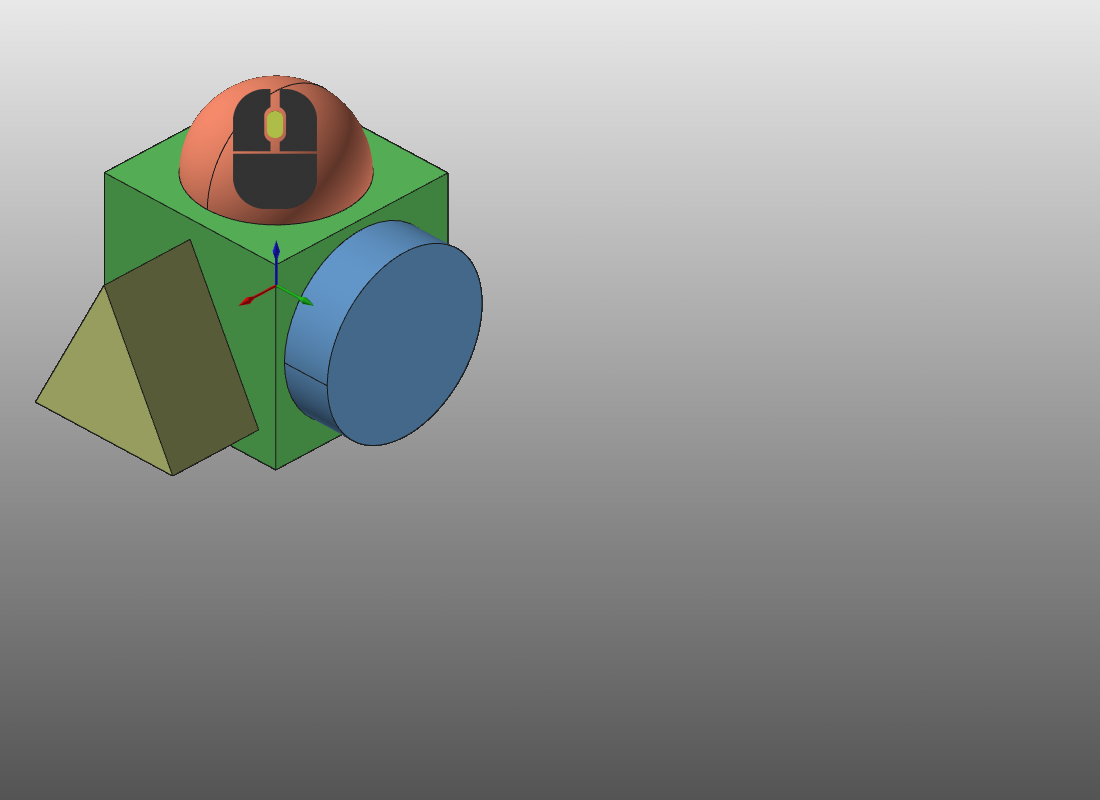

中心图形 基于WYSIWYG（所见即所得）的原则，可以将相机位置对准可选的几何对象。当鼠标中键单击一个几何对象时，该WYSIWYG位置将用于重新定位相机。

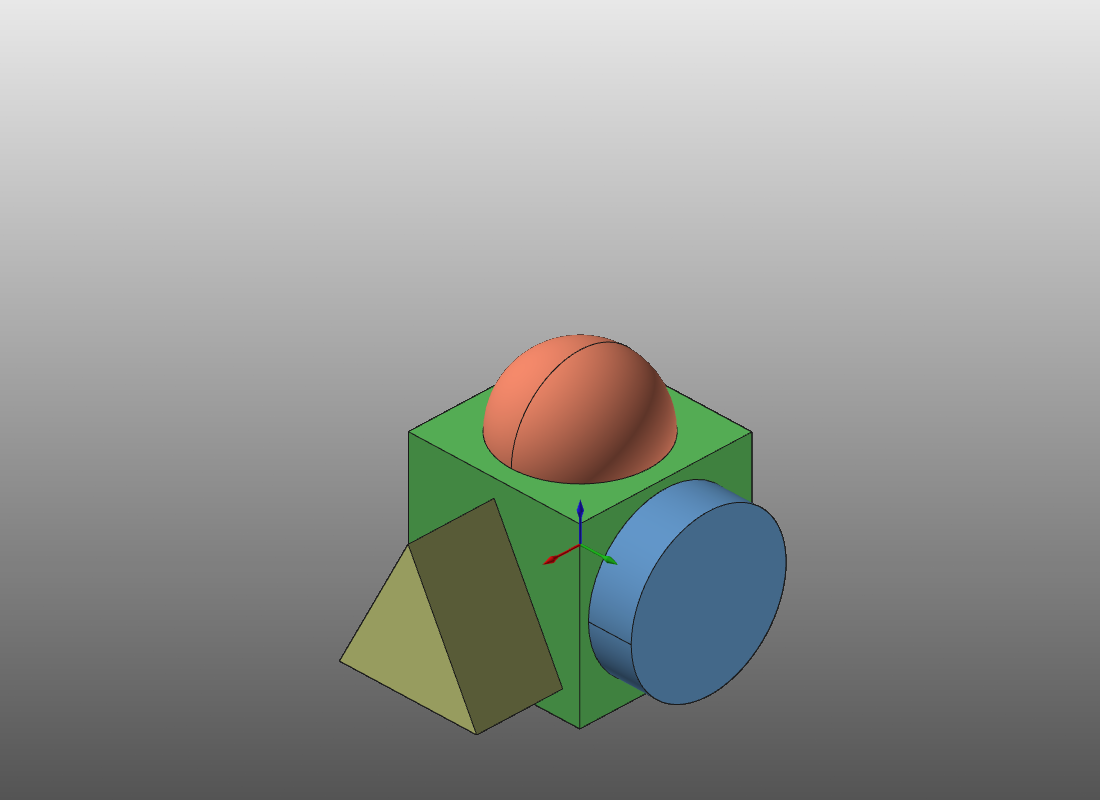

结果，指示位置将成为3D视图中的新图形中心。
