仪表盘窗口

仪表盘窗口

3D视图 \ UI互动 一个仪表盘命令会打开一个仅包含信息的窗口或包含可编辑属性和参数的窗口。该窗口具有一些特殊的图形属性。

可编辑内容

停靠

调整大小

仪表盘状态

可编辑内容 仪表盘的可编辑内容被分为几个容器，聚集了各种参数和属性。每个容器都由一个标题块表示。通过简单点击标题块可以打开或关闭它。

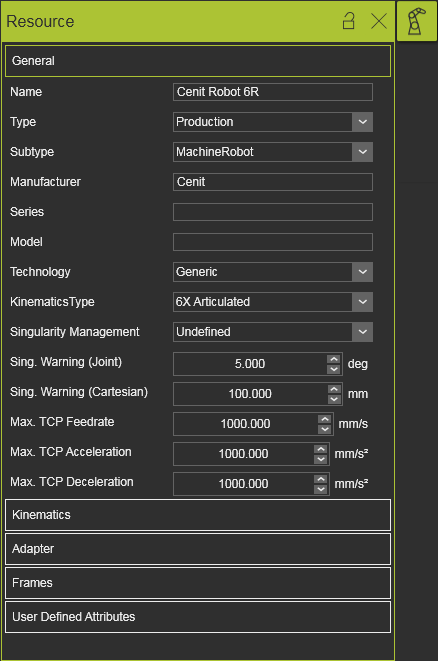

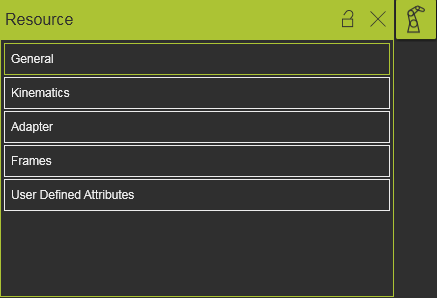

章节关闭 章节打开

停靠 当命令启动时，仪表盘窗口默认会放置在命令图标附近。它停靠在图标上。抓住窗口的标题栏（按下左鼠标按钮），可以将其拖动到屏幕上的任意位置。因此，即使在使用多显示器的情况下，仪表盘也可以被拖到另一个屏幕。



停靠 未停靠 仪表盘未停靠后，窗口被锁定。标题栏中的符号变为

，指示其被锁定状态。此状态的效果是每次启动新的仪表盘命令时，窗口会在上次的屏幕位置打开，而不是默认的命令图标旁的位置。当需要时，窗口可以再次停靠。点击标题栏上的锁定符号会将仪表盘移回默认位置。符号改变以指示未停靠状态

。或者，在命令未关闭的情况下，按下仪表盘命令图标本身也会停靠窗口。

当仪表盘命令未停靠时，即使开始或执行另一个命令，仪表盘命令也会保持打开。关闭带有标题栏中

符号的仪表盘窗口也会关闭该命令。

调整大小 仪表盘窗口未停靠时，它更像是一个普通窗口。可以根据用户的舒适度调整大小。部分宽度和高度都可以调整，部分只有高度可以调整。但窗口总有一个无法超过的最小尺寸。可调整大小的窗口右下角有一个符号

。拖动该符号将放大或缩小窗口大小。

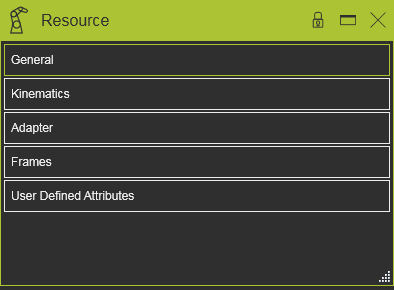

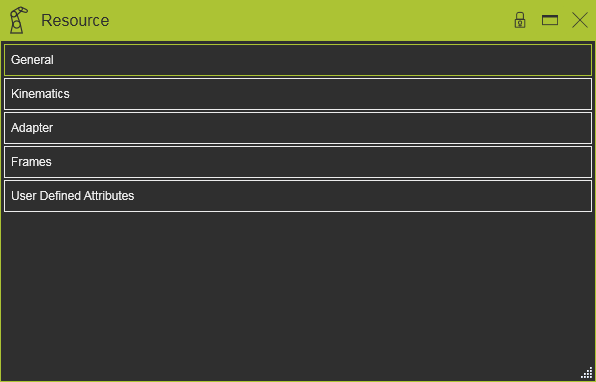

调整前 调整后 可通过

按钮将窗口大小最大化到屏幕。

按钮将窗口重置回之前的大小。调整大小后，如果窗口内容无法完全显示，右侧和底部会自动出现滚动条。

停靠的仪表盘窗口永远无法调整大小，它们的尺寸是系统预定义的固定尺寸。

仪表盘状态 每个打开仪表盘的命令会将仪表盘的状态保存在一个设置文件中。该状态是仪表盘激活时外观的集合。它包含关于是否停靠、屏幕位置、大小、打开的标签等信息。它确保在运行第二版会话时，每个仪表盘在关闭后重新打开时都会恢复到上次记住的状态。
