工件几何形状

工件准备工作台

几何命令是一个有用的命令，用于维护工件的几何形状。为了使工件在制造或过程编程和仿真中有所用处，可以将3D几何形状导入并分配给工件定义。3D几何形状可以使用来自文档工具栏的导入命令导入。这里支持各种CAD来源。

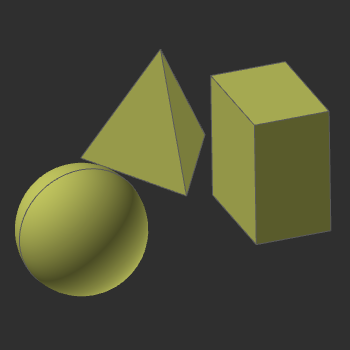

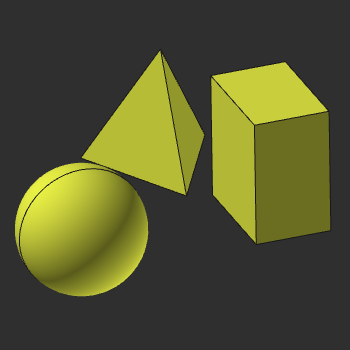

当导入的几何形状将用于制造或过程编程时，必须应用精确几何形状导入（设置）。如果不应用，表面几何形状会被转换为三角网格，完全丧失几何和拓扑信息，并且仅可用于渲染和仿真可视化。导入后，几何形状是可见的，但尚未成为工件的一部分。在此阶段保存工件并关闭文档将失去几何形状。要使工件以导入的几何形状表示，需要将几何形状附加到工件定义。无论在软件的任何工作台或功能中，导入的几何形状都正常显示，带有其原始的或操作后的颜色。当此命令处于活动状态时，显示会显示哪些几何形状已或未附加到组件。附加的几何形状被赋予新的临时颜色，不同的框架或接头使用不同的颜色。未附加的几何形状以原始颜色的浅灰色阴影模式显示。





正常显示 几何显示未附加 几何显示附加 几何对象，称为实体，可以被选择并附加。需要调用一个圆饼菜单来进行此操作。



激活操纵器

选择操纵器位置

将选择移动到其他工作区

移除实体

更改材料属性

将实体附加到组件

将实体从组件分离
