布局属性

布局生成器工作台



通用

位置

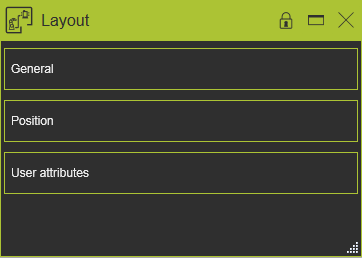

用户属性 布局仪表板显示布局的属性和特性。



通用

在此容器中放置布局的通用属性和特性。 属性 描述 备注 名称 布局的名称 可编辑。该值可以为空。

位置

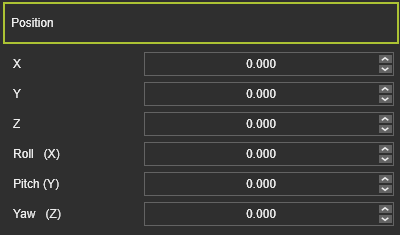

在此容器中可以修改布局在3D世界中的位置。 属性 描述 备注 X, Y, Z 布局原点的X、Y和Z坐标。 坐标设置为全局坐标系统。 滚转(X), 俯仰(Y), 航向(Z) 布局原点的滚转、俯仰和航向方向。 坐标设置为全局坐标系统。

用户属性

此容器打开布局的用户定义属性。编辑器显示属性及其定义。用户可以在此添加、修改和删除用户定义的属性。 用户定义属性主要有四种类型。 类型 描述 备注 布尔型

一个属性具有True或False值。 通过按下值按钮设置值为True

整数型

各种数量级的整数。对于每个数量级，单位会被自动设置并显示。 下拉列表可以指定所需的数量级

字符串型

基于文本的属性。 浮点型

各种数量级的实数。对于每个数量级，单位会被自动设置并显示。 与整数属性相同的下拉列表可用于指定特定的数量级。 用户可以通过点击属性类型按钮添加用户定义的属性。该属性将被添加到列表中，并具有默认名称和值。选择名称或值可以进行修改。

当前活动的、已选择的用户定义属性可以通过按下删除命令按钮

删除。

布局图 图示容器显示布局结构及其组件，按其类型分为块，从顶部的控制器开始，因为它们是布局的管理者。彩色箭头表示连接：黄/绿色表示机械连接，橙色表示电气连接。两个连接指示器可以显示，也可以通过图示底部的复选框关闭。 布局块图仅用于可视化目的。在图表上悬停在组件符号上，会在3D视图中高亮显示选中的组件。 选择一个组件只会显示该组件及其在图表中的关系，图表中的其他组件将变暗。在背景中选择会将图显示重置为全图。

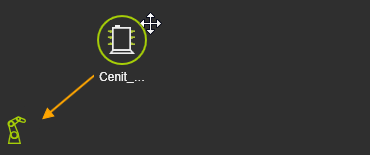

为了更好的概览，可以在图中重新排列组件符号。选中组件后，鼠标会显示移动符号。然后可以将其拖到图中该部分的另一个位置。
