FB_属性嵌套

板材嵌套属性

夹具构建工作台



仪表板

常规

DXF导出选项

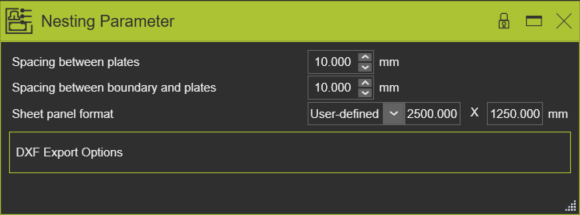

仪表板 嵌套属性命令打开带有板材和嵌套尺寸的仪表板。此外，还有一个特定属性的容器，用于将嵌套导出为DXF文件。

在仪表板中更改任何值或参数后，需要手动更新嵌套布局。只有这样更改才会生效。这种行为使得可以修改多个值，并一步更新所有更改的嵌套。

常规 在这里定义全局嵌套属性。 属性 描述 备注 板材间距

嵌套板材间的最小距离。 值 ≥ 0 毫米。 边界和板材间距

嵌套板材与板材边缘之间的最小距离。 值 ≥ 0 毫米。 板材尺寸格式

嵌套板材的板材尺寸。可以从预定义的尺寸列表中选择，也可以设置用户定义的尺寸。

小 = 2,000 x 1,000 毫米 中 = 2,500 x 1,250 毫米 大 = 3,000 x 1,500 毫米 当板材无法放置在单张板材上时，系统会自动定义一个额外的板材以嵌套所有板材，直至处理完所有板材。当板材过大无法放置在选定的板材尺寸上时（考虑嵌套尺寸），会弹出错误信息。

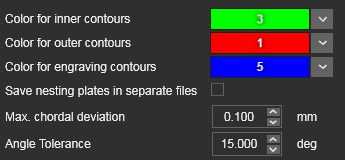

DXF导出选项 该容器打开嵌套结果以外部格式2D DXF导出时的属性。

属性 描述 备注 颜色

分配给不同类型轮廓的颜色。 将嵌套板材保存在单独的文件中 切换以为每个单独嵌套的板材创建单独的DXF文件。 最大弦偏差

原始轮廓和近似结果之间的最大偏差。 对于DXF输出，轮廓需要近似为线段和圆弧。近似仅适用于板材轮廓部分，它们支撑工件。所有剩余的板材轮廓区域已经设计为线段和圆弧。 角度公差

合并轮廓元素时的角度公差。 在近似之前，轮廓元素会被合并。只要两个相邻元素之间的切线偏差小于公差，合并就会继续进行。
