创建排版嵌套图纸

创建排版嵌套图纸


../../_images/page_12white.png
FB 工作台 \ 生成嵌套
../../_images/fb_nestingbuild.png
当启动创建命令时，系统会自动在 3D 视图中激活操纵器。操纵器现在驱动嵌套设计。

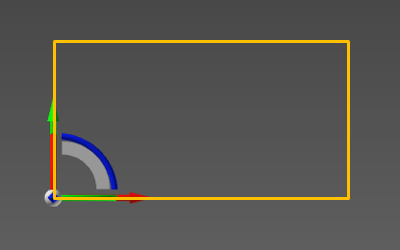

操纵器的 UV 平面是嵌套图纸的参考平面，以中心为起始角点。操纵器的 U 轴是嵌套排版的方向参考。
../../_images/fb_nesting_1.png
当操纵器被相应定位后，可以从中心调用圆环菜单。
../../_images/1_fb_nestingcreate.png
../../_images/manipulator_reset.png
重置操纵器
../../_images/fb_nestingcreate.png
创建排版嵌套

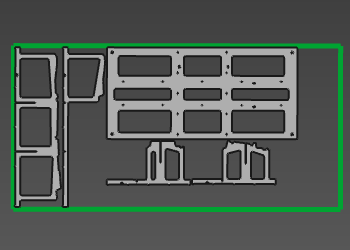

当启动创建命令时，会生成嵌套布局。
../../_images/fb_create_20.png
../../_images/information_241.png
嵌套是一种常规的工件类型对象和文档，在保存时保存。
