基于CAD的数据
基于CAD的数据
📷 基于CAD的数据

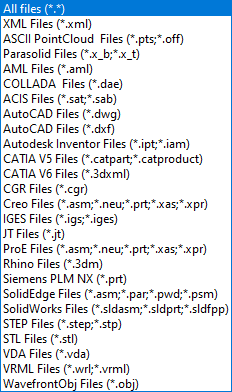

以下基于CAD的文件格式受支持：
📷
📷
AML（Automation Markup Language）是一种中立的、基于XML的文件格式，用于实现制造单元和环境的交换。FASTSUITE Edition 2支持从AML文件导入布局。
CAD导入
在导入CAD文件时，有一个重要选项来控制导入过程。

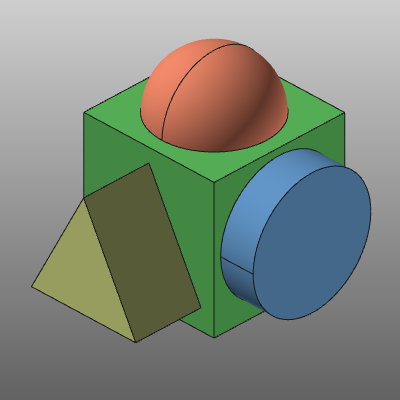

导入CAD文件会加载原生几何和拓扑结构。这些信息将被转换为Parasolid并分配给FASTSUITE Edition 2的Parasolid内核，然后将在3D视图中显示。尽管几何和拓扑结构是已知的，但几何的可视化是基于三角网格的。使用设置中的准确几何导入选项可以管理Parasolid转换的结果。该选项可以激活或取消激活。
📷
📷
激活
Parasolid几何和拓扑结构被保留。当保存文件时，它们会存储在文档中。这个结果也称为“真实几何”。当Parasolid真实几何用于其他任何过程（如生成OLP程序）时，这个导入选项是必要的。
📷
📷
📷
📷
取消激活
Parasolid几何被转换为三角网格。原生几何和拓扑信息已从导入中移除。仅剩下（表面）边缘。只有三角网格会存储在文档文件中。此选项可以提供比精确的Parasolid导入更好的（图形）性能，特别适用于不需要真实几何信息的对象，例如某些基础资源或控制器组件。
📷 📷
📷
📷
导入几何并不意味着几何自动成为组件的一部分。当然，需要保存文档，但即使这样也不够。如果文档是资源、控制器或工件，在存储之前必须将几何关联（称为附加）。这是这些组件设计中的手动操作。在将几何导入布局并将文档保存为.cendoc文件的情况下，是一个例外。在这种情况下，几何将成为存储文件的一部分。
📷
📷
除了使用导入命令，还可以通过文件资源管理器或其他开放的FASTSUITE Edition 2窗口直接加载文档，进行拖放操作。与导入命令不同，拖放操作支持在一次操作中导入多个文档。需要注意的是，将CAD文件拖到FASTSUITE Edition 2窗口中会将组件添加到现有的开放布局中。与此相反，将AML和Collada文件拖入不会将AML布局或Collada几何添加到开放布局中，而是会创建一个新文档以加载数据。在执行之前，开放布局将被关闭且不保存，也没有提示用户。
CAD导出
FASTSUITE Edition 2组件和布局可以保存为其他基于CAD的格式。保存数据时，可以选择CAD格式。
在某些情况下，保存操作会首先打开具有不同选项的导出设置面板。以下数据格式会打开此设置面板。
📷
📷

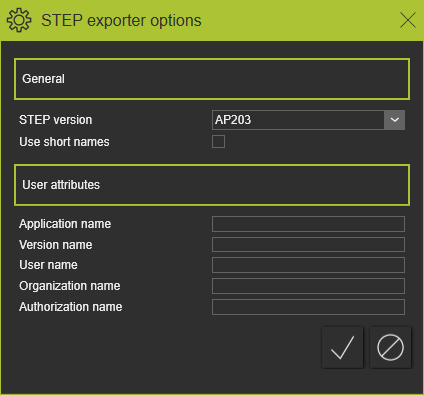

通用
STEP 版本
要导出的STEP格式版本。
使用简短名称
用户属性
可添加到导出文件的一组用户属性，即信息。
📷
📷

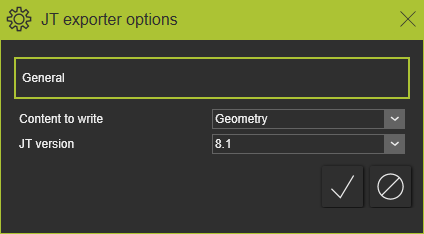

通用
要写入的内容
将要导出的组件内容；（精确的）几何或其镶嵌表示。
JT 版本
要导出的JT格式版本。
使用中的CAD文档
📷
