轮廓策略的测地线

../../_images/page_12white.png
OLP工作台 \ 程序路径 \ 基于表面 \ 制造几何体 \ 轨迹策略
../../_images/guidecurve_select.png

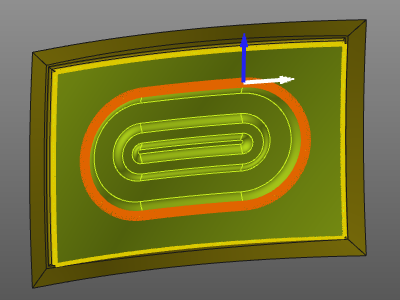

使用轮廓命令中的测地线，轨迹创建策略切换到此模式。需要定义一个轮廓来生成路径轨迹的导引曲线。
../../_images/olp_toolpath_47.png
切换到此策略时，会出现编辑轮廓窗口。在这里显示了不同轮廓搜索选项及其具体参数。
../../_images/geometry_contoursearch23.png

../../_images/information_241.png
当面板没有出现或已关闭时，可以在3D空间中打开圆盘菜单并按下
../../_images/settings.png
命令按钮。有三种方式定义或编辑导引曲线轮廓。
../../_images/geometry_searchuntil.png
搜索直到 沿着表面或其他几何曲线元素边缘搜索构建轮廓。
../../_images/geometry_searchclosed.png
搜索闭合 尝试从选定的表面边缘或其他几何曲线元素开始自动构建闭合轮廓。
../../_images/geometry_searchfree.png
自由搜索 在表面、表面边缘或其他几何曲线元素上交互定义的控制点之间构建轮廓。 找到并需要的导引曲线轮廓需要通过按下
../../_images/keyboardbutton_enter.png
键或者按下窗口右上角的接受按钮进行确认，然后窗口关闭，导引曲线作为制造几何的一部分显示出来。
../../_images/information_241.png
当现有的路径策略被更改时，该路径会自动重新计算。 更多参考信息
../../_images/refpages1.png
轮廓搜索
