编辑导向曲线


../../_images/page_12white.png
OLP工作台 \ 编程路径 \ 基于表面 \ 导向曲线
../../_images/page_12white.png
OLP工作台 \ 编程路径 \ 基于表面 \ 测地线轨迹轮廓
../../_images/edit2.png

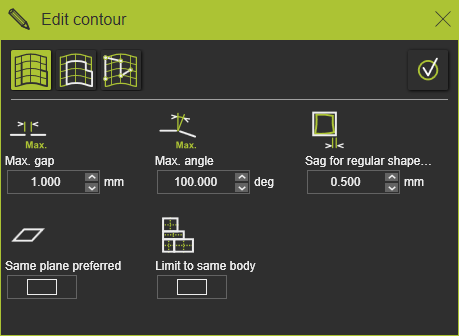

编辑导向曲线命令会打开编辑轮廓窗口，以修改或重新创建导向曲线轮廓。
../../_images/geometry_contoursearch23.png

../../_images/information_241.png
当面板未出现或已关闭时，在3D空间中打开饼菜单并按下
../../_images/settings.png
命令按钮。 定义或编辑导向曲线轮廓有三种方法。
../../_images/geometry_searchuntil.png
搜索直到 在沿表面边缘或其他几何曲线元素搜索时构建轮廓。
../../_images/geometry_searchclosed.png
搜索以闭合 尝试从选定的表面边缘或其他几何曲线元素自动构建闭合轮廓。
../../_images/geometry_searchfree.png

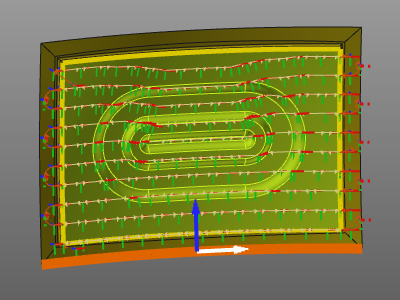

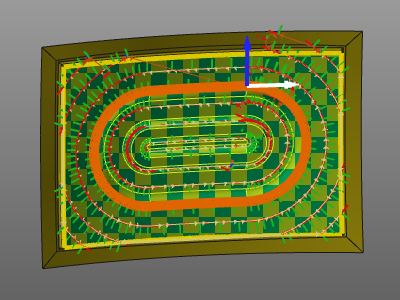

自由搜索 在交互定义的控制点之间构建轮廓，这些点定义在表面、表面边缘或其他几何曲线元素上。 每种轮廓定义方式都有其参数和其他饼命令，以支持搜索所需轮廓。详细信息可以在下面列出的参考页面中找到。 当导向曲线重新构建后，路径会自动重新计算。
../../_images/olp_toolpath_48a.png

../../_images/olp_toolpath_48b.png
更多参考信息
../../_images/refpages1.png
轮廓搜索
