几何比较¶

几何比较

../../_images/page_12white.png
几何准备工作台
../../_images/geometry_compare.png

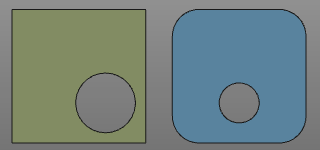

比较命令可用于比较两个几何对象。通常用于寻找两个工件之间的差异。在两个对象的外表面上生成一个三角网格。然后将这些网格进行比较，但始终以对象的根节点为参照。这使得可以比较部分重叠或靠近彼此的几何体，以及布局中不一定位于同一位置的两个组件。比较的结果显示在初始对象上，即命令执行所在的对象。绿色区域表示对象的共同部分，红色/橙色区域表示差异。在下面的示例中，各部分被放置在一起以更好地可视化比较结果。显然，可以从两个方向发起比较。
../../_images/cad_compare_1.png

../../_images/cad_compare_3.png

../../_images/cad_compare_2.png

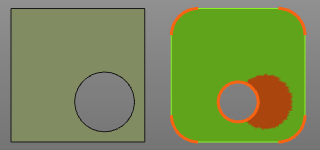

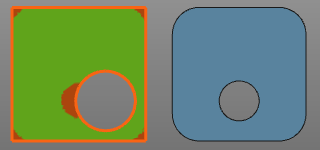

从左到右比较从右到左比较即使切换到另一个工作台或命令，比较结果仍然在组件上可见。比较必须交互终止。在初始对象上，Pie菜单打开以下功能。
../../_images/1_gp_comparison.png

../../_images/manipulator.png
激活操纵器
../../_images/geometry_compare.png
比较几何

 终止比较
