Pfunc_GP_移除面

移除面


../../_images/page_12white.png
GP工作台 \ 面操作 \ 操作
../../_images/geometry_mergeremove.png

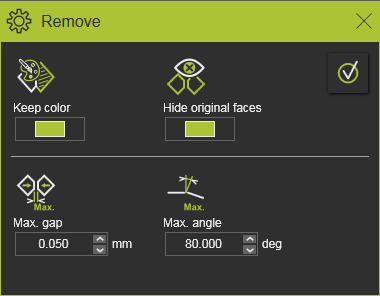

移除面命令从物体上移除选中的面。基本上这是通过保留的面构建联合结果的反向操作，但在某些情况下可能会更快。在命令启动后，会出现一个小窗口。
../../_images/gp_faceops_10.png
可视化
../../_images/com_colororiginal.png
保持颜色 联合面的结果物体将具有与执行命令的面相同的颜色。
../../_images/com_hideoriginal.png
隐藏原始面 结果物体的原始面将被移动到隐藏工作区。传播准则
../../_images/geometry_mergemax.png
最大间隙 当边缘之间的间隙小于定义的距离值时，传播会合并相邻的面。
../../_images/contoursearch_maxangle.png
最大角度 当两条边法线之间的角度小于定义的值时，传播会合并相邻的面。在执行移除之前，可以扩展或减少面选择。使用CTRL键可以将其他面添加到选择中，或从选择中移除预选的面。使用捕捉功能可通过选择和拖动操作扩展选择。选择也可以通过传播扩展。为此，需在选定的面上调用饼菜单。
../../_images/2_gp_facepropagation.png

../../_images/manipulator.png
激活操纵器
../../_images/geometry_body.png
包括完整的物体
../../_images/com_color.png
按颜色传播
../../_images/geometry_continuityfacenormal.png
基于连续性传播
../../_images/geometry_body.png
不适用于移除命令。
../../_images/com_color.png
按颜色传播 选择所有具有相同颜色的相邻面，适用传播参数。
../../_images/geometry_continuityfacenormal.png
基于连续性传播 选择所有相邻面，适用传播参数。
../../_images/com_execute.png
选择完成后，通过按下窗口右上角的执行按钮计算移除。示例：
../../_images/gp_faceops_7.png

../../_images/gp_faceops_8.png

../../_images/gp_faceops_9.png

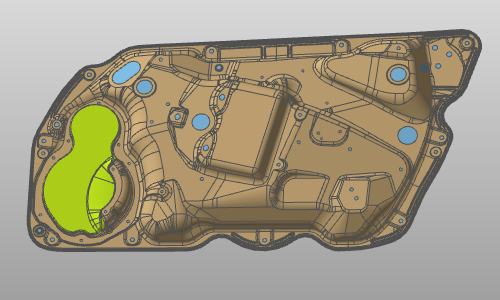

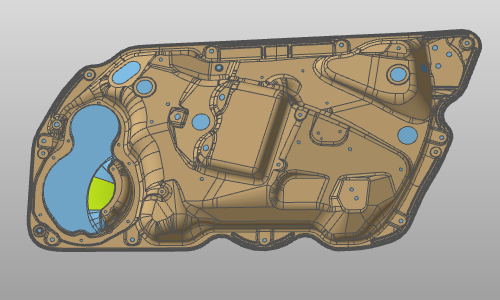

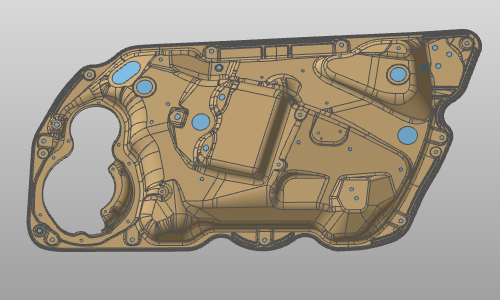

开始移除 按颜色传播 移除的面
